Questão 503591

Engenharia Mecânica · 2023

Questão

ID 503591

Disciplina: Engenharia Mecânica

Assuntos: Desenho Técnico Mecânico, Elementos de Máquinas

Ano: 2023 Banca: Fundação CESGRANRIO Órgão: Petrobras Transporte S/A

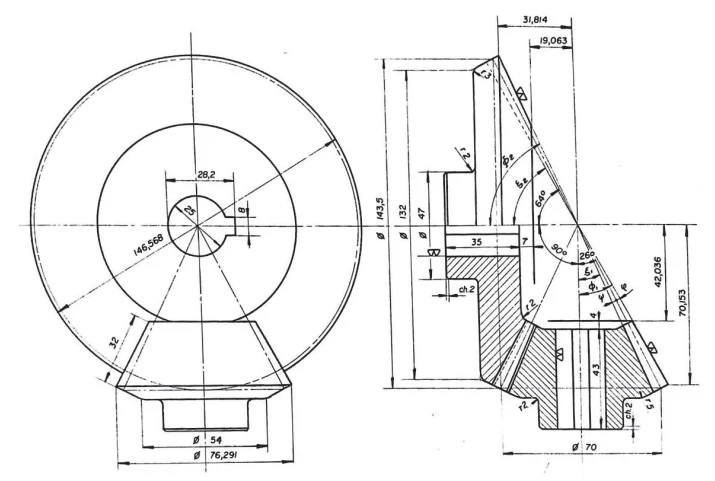

Na Figura abaixo, é representado um arranjo de montagem de um conjunto mecânico sobre o qual se sabe que os símbolos de rugosidade (∇∇) são equivalentes à classe de rugosidade N8.

Com base nessa informação e a partir da interpretação do desenho, constata-se que tal conjunto mecânico é um

Alternativa A:
par de engrenagens cônicas de dentes retos, em ângulo de 64^o , com acabamento de alisamento nos furos dos eixos e nas superfícies dos dentes da engrenagem menor.
Alternativa B:
par de engrenagens cônicas de dentes retos, em ângulo de 90^o , com acabamento de alisamento nos furos dos eixos e nas superfícies dos dentes em ambas.
Alternativa C:
par de engrenagens cônicas de dentes helicoidais, em ângulo de 64^o , com acabamento de retífica nos furos dos eixos e nas superfícies dos dentes em ambas.
Alternativa D:
par de engrenagens cilíndricas de dentes helicoidais, com acabamento retificado nas superfícies dos dentes.
Alternativa E:
trem de engrenagens cilíndricas de dentes retos, com acabamento usinado em todas as superfícies.
