Questão
ID 503432Disciplina: Engenharia Mecânica
Assuntos: Elasticidade Linear, Plasticidade, Fratura, Fadiga e Flambagem, Modelagem Estática e Dinâmica, Torque e Equilíbrio de Corpo Rígido
Ano: 2023 Banca: Fundação CESGRANRIO Órgão: Petrobras Transporte S/A

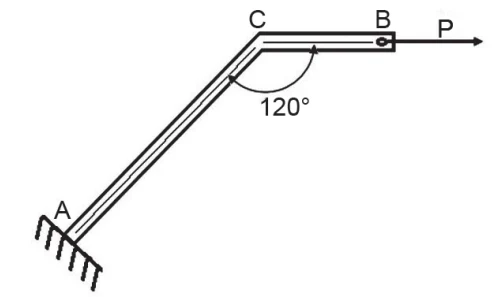

O componente estrutural ilustrado na Figura é constituído por dois trechos de peças prismáticas cujos comprimentos são LAC e LBC. Esse componente está engastado na extremidade A e sujeito a uma carga concentrada P, aplicada na extremidade B.
Considerando-se que a carga P está alinhada com o segmento BC desse componente, o momento fletor atuante no engaste A é
