Questão 503043

Como parte da reforma de uma sala da Eletronuclear, foi aberta uma outra porta, na parede oposta à da porta existente. Para facillitar o acende-apaga, o ponto de luz no teto passou a ser acionado por um sistema three-way, com os novos acionamentos utilizando as mesmas caixas e eletrodutos existentes nas paredes e teto. Para a nova ligação, considerou-se também que:

I - os eletrodutos e caixas existentes comportavam mais condutores;

II - o circuito da tomada é diferente do circuito de iluminação; e

III - não estão sendo considerados os condutores de proteção (terra).

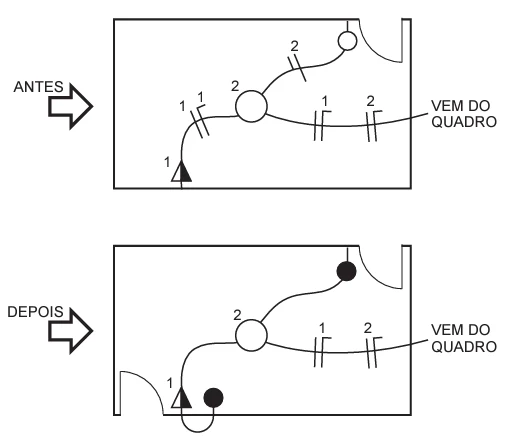

As situações “antes “ e “depois” (a serem completadas) estão ilustradas nos croquis a seguir.

CONVENÇÕES

Interruptor de 1 seção

Interruptor three-way

tomada média do circuito 1

ponto de luz do circuito 2 no teto

fase do circuito n

neutro do circuito n

retorno

Após a reforma, no eletroduto do trecho entre a tomada e o ponto de luz do teto, a quantidade de condutores
