Questão 502988

Engenharia Mecânica · 2018

Questão

ID 502988

Disciplina: Engenharia Mecânica

Assuntos: Descrição dos Fluidos, Estática dos Fluidos

Ano: 2018 Banca: Fundação CESGRANRIO Órgão: Petrobras Transporte S/A

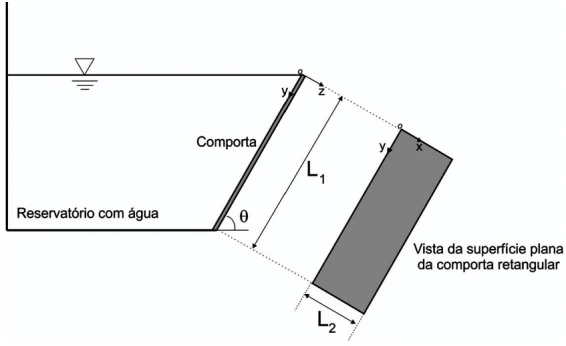

A Figura abaixo ilustra uma comporta retangular de comprimento L₁e largura L₂ (perpendicular ao plano do papel).

A expressão do módulo da força resultante, F_R, com que a água, com peso específico γ, atua sobre a comporta, e a coordenada y do ponto de aplicação dessa força, em relação à superfície livre do fluido, y_R, são, respectivamente:

Alternativa A:
\(F_R=\ γ\ \left[\frac{L_1}{2}sen\left(θ\right)\right]\left(L_1L_2\right)\) e \(y_R=\frac{2}{3}L_1\)
Alternativa B:
\(F_R=\ γ\ \left[\frac{L_1}{2}sen\left(θ\right)\right]\left(L_1L_2\right)\) e \(y_R=\frac{1}{2}L_1\)
Alternativa C:
\(F_R=\ γ\ \left(\ \frac{L_1}{2}\right)\left(L_1L_2\right)\) e \(y_R=\frac{2}{3}L_1\ sen\left(θ\right)\)
Alternativa D:
\(F_R=\ γ\ \left(\ \frac{L_1}{2}\right)\left(L_1L_2\right)\) e \(y_R=\frac{2}{3}L_1\ \)
Alternativa E:
\(F_R=\ γ\ \left[\frac{L_1}{2}sen\left(θ\right)\right]\left(L_1L_2\right)\) e \(y_R=\frac{2}{3}L_1\ sen\left(θ\right)\)
