Questão 502765

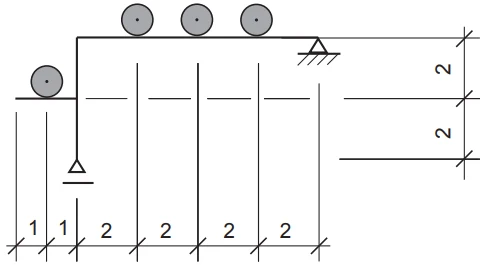

Considere o croqui de uma estrutura e os dados a seguir para responder às questões de n^os 24 a 26.

• Despreze o peso da estrutura.

• As cotas estão em metros.

• Os círculos representam tubos apoiados na estrutura.

• Cada tubo deve ser substituído por uma carga pontual de 10 kN no eixo, aplicada sobre sua geratriz inferior que se apoia nas barras da estrutura.

• O diâmetro dos tubos é 1,0 m.

Considerando-se como B1 a barra que suporta a barra que está em balanço, o esforço normal que está ocorrendo nessa barra B1, na seção 3 metros acima do apoio do 1^o gênero, em kN, vale
