Considere o croqui da poligonal aberta referente a um trecho de uma dutovia e os dados a seguir para responder às questões de n os 21 a 23. Dados Curva Cota (m) C1 +5,00 C2 +10,00 C3 +10,00 C4 +15,00 Linha Rumo Distância em nível (m) 1-2 45 o NE 40,00 2-3 60 o SE 50,00 3-4 30 o SW 20,00 • As cotas dos pontos 3 e 4 (CP3 e CP4) encontram-se a 2,40 m e 2,50 m acima das cotas das curvas C4 e C3, respectivamente. • A cota do ponto 6 (CP6) é 7,50m • Nos cálculos, considere: sen 60º = cos 30º = 0,9 sen 45º = cos 45º = 0,7 sen 30º = cos 60º = 0,5 Considerando-se a direção leste-oeste, a posição do ponto 4, em relação ao ponto 1 é

Questão 502496

Engenharia Civil · 2018

ID 502496

Disciplina: Engenharia Civil

Assuntos: NBR 13133 - Execução de Levantamento Topográfico, Planimetria e Altimetria

Ano: 2018 Banca: Fundação CESGRANRIO Órgão: Petrobras Transporte S/A

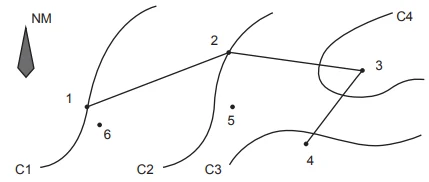

Considere o croqui da poligonal aberta referente a um trecho de uma dutovia e os dados a seguir para responder às questões de n^os 21 a 23.

Dados

• As cotas dos pontos 3 e 4 (CP3 e CP4) encontram-se a 2,40 m e 2,50 m acima das cotas das curvas C4 e C3, respectivamente.

• A cota do ponto 6 (CP6) é 7,50m

• Nos cálculos, considere: sen 60º = cos 30º = 0,9 sen 45º = cos 45º = 0,7 sen 30º = cos 60º = 0,5

Considerando-se a direção leste-oeste, a posição do ponto 4, em relação ao ponto 1 é
