Questão 37020 de Engenharia Civil - INEP 2017

Questão

ID 37020

Disciplina: Engenharia Civil

Assuntos: BIM - Modelagem da Informação da Construção, Compatibilização de Projetos

Ano: 2017 Banca: INEP - Instituto Nacional de Estudos e Pesquisas Educacionais Anísio Teixeira Órgão: Exame Nacional de Desempenho dos Estudantes

A compatibilização de projetos é fundamental para se evitarem erros devido a interferências entre diferentes especialidades e se minimizar o retrabalho, reduzindo−se prazos de projetoe execução, bem como desperdícios e custos. É, também, um dos maiores desafios enfrentados no dia a dia dos escritórios de arquitetura e das empresas construtoras. Na compatibilização, projetos de diferentes especialidades são sobrepostos de modo que as interferências entre eles sejam detectadas pelo coordenador de projeto e, assim, resolvidas antes de os projetos serem encaminhados à obra.

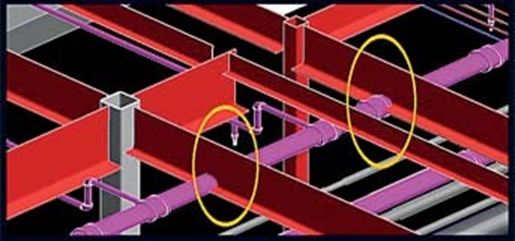

Na imagem a seguir, que apresenta a visão tridimensional gerada em software de uma parte de projeto de edificação, observa−se um caso típico de conflito entre projetos, marcado pelas elipses, onde nota−se que as instalações hidrossanitárias atravessam as vigas da estrutura, o que impossibilita a execução do referido projeto.

Disponível em: <http://www.bimservicesindia.com>.

Acesso em: 10 jul. 2017.

Com base nas informações e na imagem apresentadas, assinale a opção correta.

Alternativa A:
A modelagemtridimensional apresenta falhase deve ser refeita, de modo a se evitar o conflito entre estrutura e instalações.
Alternativa B:
O projeto arquitetônico deve ser alterado, adotando−se uma nova altura do forro, abaixo das instalações.
Alternativa C:
A visualização da integração entre os projetos no software e auxilia a detecção prévia de conflito e a identificação de potenciais problemas.
Alternativa D:
O software adotado para projetar as instalações hidrossanitárias não atende à norma, que estabelece altura máxima para as tubulações.
Alternativa E:
O sofware adotado para projetar as instalações hidrossanitárias não atende à norma, que estabelece altura máxima para as tubulações.
