Treliças são sistemas triangulados formados por elementos rígidos e conectados entre si por meio de articulações/nós. As treliças planas são estruturas simples, práticas e econômicas, que podem suportar cargas elevadas comparativamente ao seu peso e que conferem um aspecto de leveza à edificação.

Disponível em: <https://www.researchgate.net>. Acesso em: 20 jul. 2017 (adaptado).

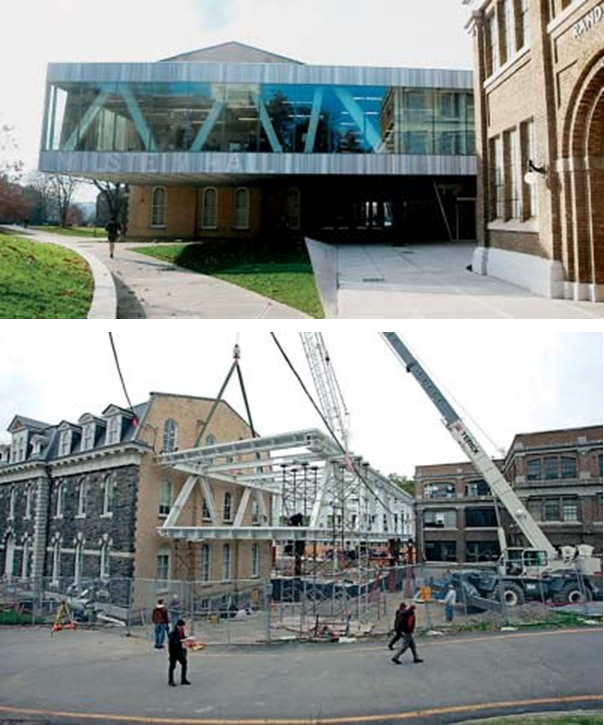

O uso do sistema em treliça plana pode ser observado nas imagens a seguir, do novo edifícioMilstein Hall, pertencente à Universidade de Cornell, no qual observa−se um grande balançoe uma laje livre com cerca de 2 300 m² e 3,60 m de pé direito.

Disponível em: <http://www.archdailǇ.com>. Acesso em: 21 jul. 2017 (adaptado).

A respeito do sistema estrutural em treliça plana, avalie as asserções a seguir e a relação proposta entre elas.

I. Nas treliças, as cargas são aplicadas somente nos nós, não havendo qualquer transmissão de momento fletor entre os seus elementos e, assim, as barras ficam sujeitas apenas a esforços normais de tração ou compressão.

PORQUE

II. Os nós, considerados articulações perfeitas, devem estarisentos de qualquer possibilidade de atrito ou outras forças que impeçam a livre rotação das barras em relação ao nó.

A respeitodessas asserções, assinalea opção correta.
