Questão 3546402

Engenharia Mecânica · 2018

Questão

ID 3546402

Disciplina: Engenharia Mecânica

Assunto: Sistemas Pneumáticos

Ano: 2018 Banca: Fundação CESGRANRIO Órgão: Petrobras Transporte S/A

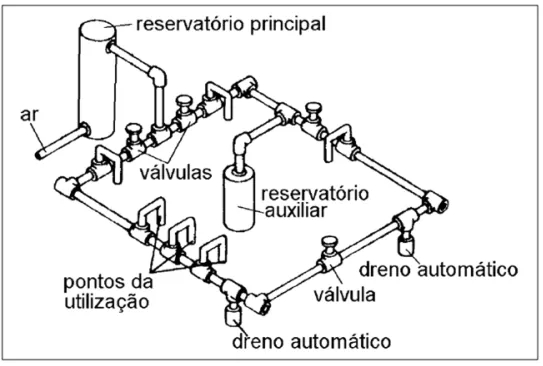

A Figura abaixo representa, esquematicamente, a rede de ar comprimido de um navio. Depois de comprimido e de ter passado pelo reservatório principal e secadores, o ar segue pela rede. A rede é um circuito fechado que mantém a pressão igual à pressão reinante no interior do reservatório principal.

Para se montar a bordo essa rede de ar comprimido durante a fase de construção da embarcação, um dos seguintes parâmetros NÃO deverá ser levado em consideração pelo engenheiro, por representar um procedimento incorreto de projeto:

Alternativa A:
As conexões das tubulações deverão ter raios arredondados para evitar a presença de fluxos turbulentos.
Alternativa B:
As tomadas de ar deverão estar situadas sempre por cima da rede.
Alternativa C:
As tubulações da rede não poderão ser aéreas e devem ser embutidas em paredes estanques, pois serão mais seguras e de fácil manutenção.
Alternativa D:
Deve-se prever no projeto a construção de reservatórios auxiliares, bem como expansões futuras da rede.
Alternativa E:
Nos pontos mais baixos, deverão ser montados drenos automáticos para drenagem do condensado água-óleo.
