Questão 3546391

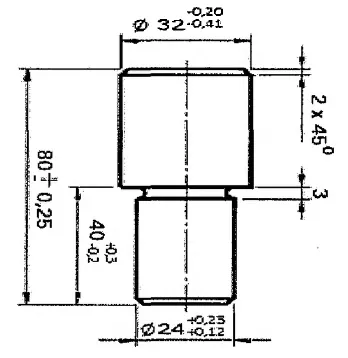

A dimensão nominal do comprimento da peça é 80 mm.

Os afastamentos superior e inferior do comprimento da peça são, respectivamente, +0,25 mm e -0,25 mm.

A dimensão efetiva do diâmetro da parte rebaixada é qualquer dimensão entre 24,23 mm e 24,12 mm.

A dimensão efetiva do diâmetro maior da peça é maior que sua dimensão nominal.

O comprimento máximo aceitável para a peça é 80,25 mm.
