Questão 3503903

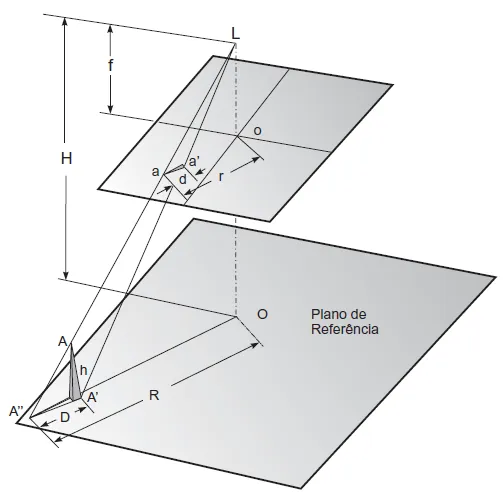

Considere a figura a seguir, a respeito dos componentes geométricos do deslocamento devido ao relevo.

L: lente da câmera

f: distância focal da câmera

H: altura de voo

h: altura da torre

A: topo da torre

a: imagem do topo da torre na fotografia

A’: base da torre

a’: imagem da base da torre na fotografia

d: deslocamento da torre, na fotografia, devido ao relevo

D: distância equivalente de “d”, projetada no plano de referência

o: ponto principal da fotografia

O: “o” projetado no plano de referência

r: distância do ponto principal da fotografia à imagem do topo da torre

R: distância equivalente de “r”, projetada no plano de referência

LILLESAND, T. M. & KIEFER, R. W. Remote Sensing and Image Interpretation. 4th ed. John Wiley and Sons. New York. 2000. (Adaptado)

Sejam:

- deslocamento devido ao relevo em A: 2 mm

- distância radial do centro da foto à imagem do topo da torre: 50 mm

- altura de voo: 1.000 m

Qual é a altura da torre, em metros?
