A Planimetria estuda os procedimentos, métodos e instrumentos de medida de ângulos e distâncias, considerando um plano horizontal. Foi feito um levantamento planimétrico de uma área onde o Governo Federal estuda a possibilidade de implantar novas instalações da Força Aérea Brasileira, como mostra o croqui a seguir: Os dados observados em campo e os cálculos parciais estão mostrados na planilha a seguir: Planilha : Levantamento planimétrico de futuras instalações da FAB Estação Ponto Visado Distância (m) Ângulo Horário Lido Azimute Lido Azimute Calculado 1 2 625,00 251° 09’ 15” 141° 09’ 32” 141° 23’ 41” 2 3 1.119,89 290° 43’ 17” 251° 52’ 49” 3 4 553,87 263° 42’ 33” 335° 35’ 22” 4 1 1027,73 274° 39’ 04” 70° 14’ 26” Considerando que esta poligonal está enquadrada na classe IVP da NBR n°13.133/1994, que estabelece a tolerância de 40” (quarenta segundos) para o erro angular, analise as alternativas e assinale aquela que apresenta o procedimento a ser tomado pelo Engenheiro responsável pela validação do levantamento de campo.

Os cálculos das coordenadas de cada vértice poderão ser realizados após a compensação dos erros nos ângulos horários lidos.

As coordenadas totais dos vértices poderão ser calculadas logo após o ajustamento das observações realizadas nos azimutes calculados.

As coordenadas parciais dos vértices poderão ser calculadas desde que sejam retirados os resíduos dos azimutes após o ajustamento de observações.

O levantamento não pode ter validade e deverá ser todo refeito em campo, tendo em vista que o erro angular cometido está acima da tolerância permitida.

Questão 3503174 de Engenharia Civil - MINISTÉRIO DA DEFESA 2017

Questão

ID 3503174

Disciplina: Engenharia Civil

Assunto: NBR 13133 - Execução de Levantamento Topográfico

Ano: 2017 Banca: MINISTÉRIO DA DEFESA - Aeronáutica Órgão: Ministério da Defesa - Aeronáutica

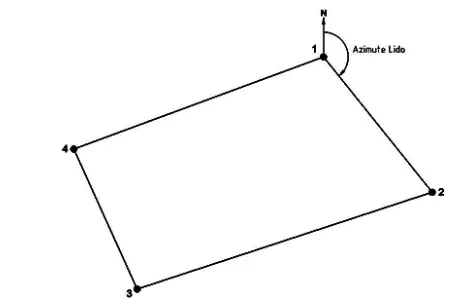

A Planimetria estuda os procedimentos, métodos e instrumentos de medida de ângulos e distâncias, considerando um plano horizontal. Foi feito um levantamento planimétrico de uma área onde o Governo Federal estuda a possibilidade de implantar novas instalações da Força Aérea Brasileira, como mostra o croqui a seguir:

Os dados observados em campo e os cálculos parciais estão mostrados na planilha a seguir:

Planilha: Levantamento planimétrico de futuras instalações da FAB

Estação	Ponto Visado	Distância (m)	Ângulo Horário Lido	Azimute Lido	Azimute Calculado
1	2	625,00	251° 09’ 15”	141° 09’ 32”	141° 23’ 41”
2	3	1.119,89	290° 43’ 17”		251° 52’ 49”
3	4	553,87	263° 42’ 33”		335° 35’ 22”
4	1	1027,73	274° 39’ 04”		70° 14’ 26”

Considerando que esta poligonal está enquadrada na classe IVP da NBR n°13.133/1994, que estabelece a tolerância de 40” (quarenta segundos) para o erro angular, analise as alternativas e assinale aquela que apresenta o procedimento a ser tomado pelo Engenheiro responsável pela validação do levantamento de campo.

Alternativa A:
Os cálculos das coordenadas de cada vértice poderão ser realizados após a compensação dos erros nos ângulos horários lidos.
Alternativa B:
As coordenadas totais dos vértices poderão ser calculadas logo após o ajustamento das observações realizadas nos azimutes calculados.
Alternativa C:
As coordenadas parciais dos vértices poderão ser calculadas desde que sejam retirados os resíduos dos azimutes após o ajustamento de observações.
Alternativa D:
O levantamento não pode ter validade e deverá ser todo refeito em campo, tendo em vista que o erro angular cometido está acima da tolerância permitida.
