Questão
ID 3503003Disciplina: Engenharia Civil
Assunto: Sondagem
Ano: 2019 Banca: FUNDEP Gestão de Concursos Órgão: Prefeitura Municipal de Lagoa Santa
Foram feitos furos de sondagem para estimativa do volume geométrico de argila de uma localidade (figura 1), obtendo-se a seguinte caderneta de campo (tabela).

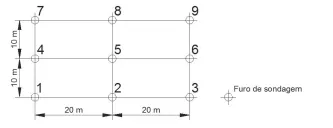

Figura 1 – Posição dos furos de sondagens – Vista em planta
Tabela – Caderneta de campo das seções A, B e C, dos furos de sondagens
Filtros de Sondagem | Seção | Cota da boca do Furo (m) | Altura da Camda da Materia organica (m) | Altura da camada de argila (m) |
1 | A | 100,00 | 0,50 | 1,50 |
2 | 100,30 | 0,60 | 1,60 | |
3 | 100,50 | 0,40 | 1,40 | |
4 | B | 100,20 | 0,60 | 1,70 |
5 | 100,50 | 0,70 | 1,80 | |
6 | 100,70 | 0,50 | 1,60 | |
7 | C | 100,10 | 0,50 | 1,60 |
8 | 100,40 | 0,60 | 1,70 | |
9 | 100,60 | 0,40 | 1,50 |
Na figura 2 a seguir, têm-se as seções A, B e C com base nos dados da tabela.

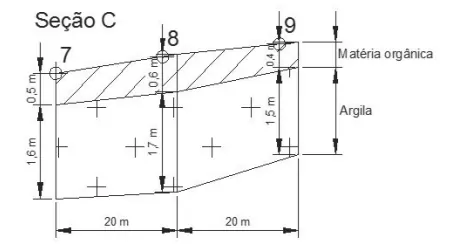

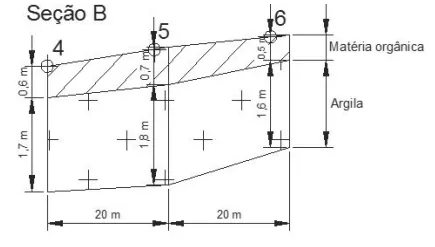

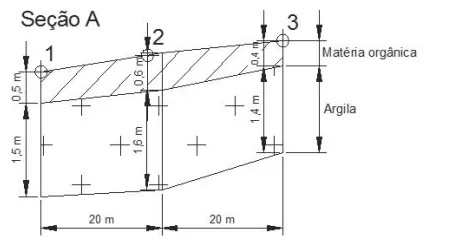

Figura 2 – Croquis das seções A, B e C, dos furos de sondagem 1 a 9, com as alturas das camadas da matéria orgânica e da argila – Vista em perfil
Com base nas áreas das seções da figura 2, a estimativa para o volume geométrico de argila, em m3 , é
