Questão
ID 3502287Disciplina: Engenharia Civil
Assunto: Planimetria e Altimetria
Ano: 2023 Banca: FUNDEP Gestão de Concursos Órgão: Companhia Energética de Minas Gerais

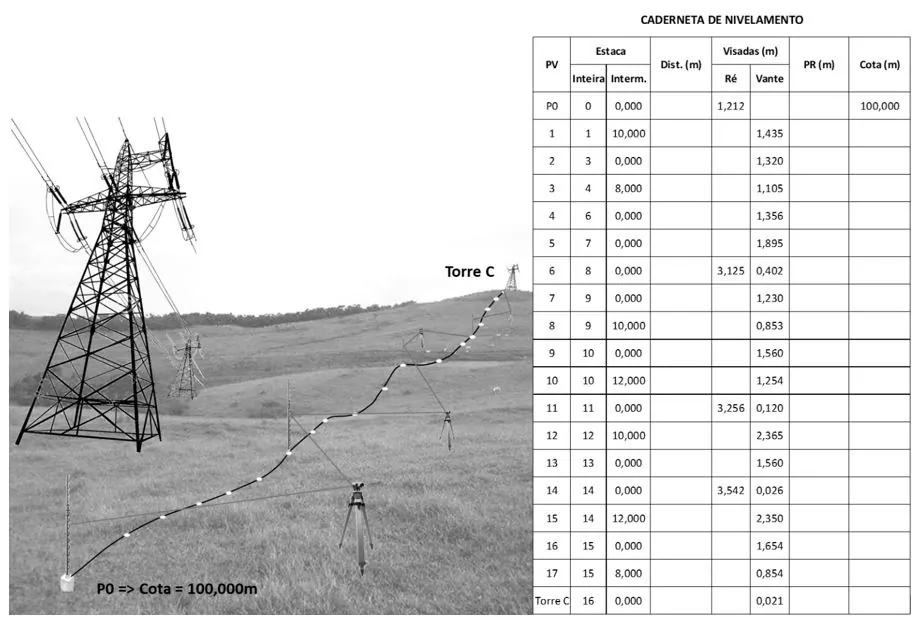

Um nivelamento geométrico composto foi executado próximo a uma rede da Cemig, partindo-se de uma estaca 0 (marco P0) de cota arbitrada igual a 100,000 m, até próximo a uma torre C, medindo-se as visadas de ré e vante numa mira vertical, conforme a figura e a caderneta a seguir.

Fonte: Banca examinadora (2023).
A cota da Torre C (est. 16 + 0,000 m), em metros, é igual a
