Questão 3498451

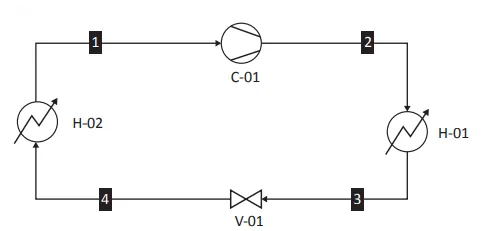

A refrigeração é uma operação importante no condicionamento do ar em ambientes como indústria, edificações comerciais e empresariais. Suponha que, em uma indústria de alimentos, queira-se remover 10 000 W de uma câmara refrigerada a –10 °C. Foi proposto usar-se, para tal fim, um ciclo de refrigeração com compressão de vapor com expansão em uma válvula de estrangulamento, conforme mostrado na figura a seguir.3

Acerca da figura apresentada e da termodinâmica da refrigeração, avalie as afirmações a seguir.

I. O calor é absorvido a baixa temperatura e rejeitado para as vizinhanças em temperatura maior, com gasto energético proveniente de uma fonte externa.

II. O coeficiente de desempenho do ciclo fornecido é dado por (H₁ – H₄)/(H₂ – H₁), em que H₁, H₂, e H₄ são, respectivamente, as entalpias das correntes 1, 2 e 4.

III. O ciclo de refrigeração representado na figura tem compressão e expansão isentrópicas, pois ele é equivalente ao ciclo de Carnot.

IV. O condensador é representado por H-02 e o evaporador por H-01.

É correto apenas o que se afirma em
