Texto para as questões de 57 a 60

De forma simplificada, um corpo rígido de rocha ou de um conjunto de rochas, quando submetido a determinado campo de tensões, sofre deformações em estilos bem definidos. Essas deformações podem ser distribuídas em um triedro de esforços compressivos principais, denominados de Sigma 1 (eixo do maior esforço compressivo), Sigma 2 (eixo do esforço compressivo intermediário), e Sigma 3 (eixo do mínimo esforço compressivo). Para as questões de 57 a 60, considere que os planos de cisalhamento, ou de falhas, se desenvolvem a cerca de 30º do eixo de máximo esforço compressivo.

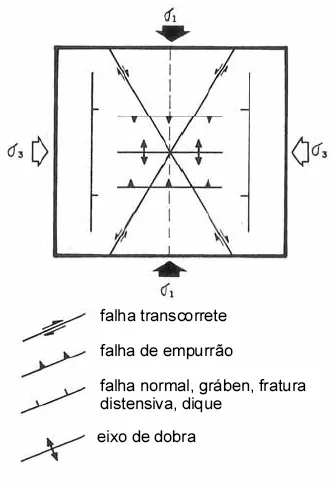

A figura acima mostra as diferentes e mais comuns estruturas resultantes dos esforços compressivos aplicados em determinada área. As direções de Sigma 1 e Sigma 3 mostradas na figura estão coerentes
