Questão 3422588

Texto para as questões de 57 a 60

De forma simplificada, um corpo rígido de rocha ou de um conjunto de rochas, quando submetido a determinado campo de tensões, sofre deformações em estilos bem definidos. Essas deformações podem ser distribuídas em um triedro de esforços compressivos principais, denominados de Sigma 1 (eixo do maior esforço compressivo), Sigma 2 (eixo do esforço compressivo intermediário), e Sigma 3 (eixo do mínimo esforço compressivo). Para as questões de 57 a 60, considere que os planos de cisalhamento, ou de falhas, se desenvolvem a cerca de 30º do eixo de máximo esforço compressivo.

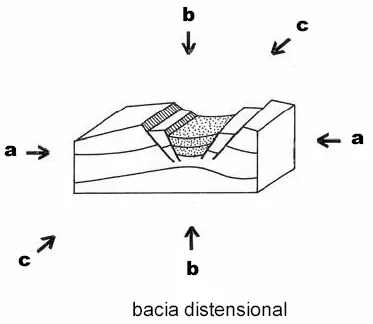

Considerando-se o caso das deformações resultantes de eventos distensionais, conforme ilustrado na figura acima, assinale a opção que indica corretamente os eixos associados às deformações produzidas nas rochas.
