Questão 3422098

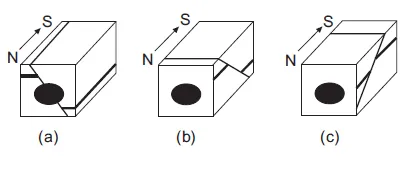

As classificações geomecânicas permitem determinar a qualidade dos maciços rochosos com a finalidade de subsidiar decisões de engenharia quanto aos métodos de escavação e sistemas de suporte. O sistema de classificação de Bieniawski (RMR – Rock Mass Ratio) é um dos mais adotados na prática da engenharia geotécnica. Um dos aspectos importantes desse sistema de classificação está relacionado com o ajuste da orientação das descontinuidades. A figura abaixo representa um túnel escavado no sentido de norte para sul e que atravessa zonas de falha normal, cujo mergulho é de 45º, mas com diferentes orientações em relação ao eixo do túnel.

Considerando-se que nos três casos os parâmetros de resistência das falhas são exatamente os mesmos, como podem ser classificadas, respectivamente, as condições de estabilidade no túnel?
