Questão 3417612

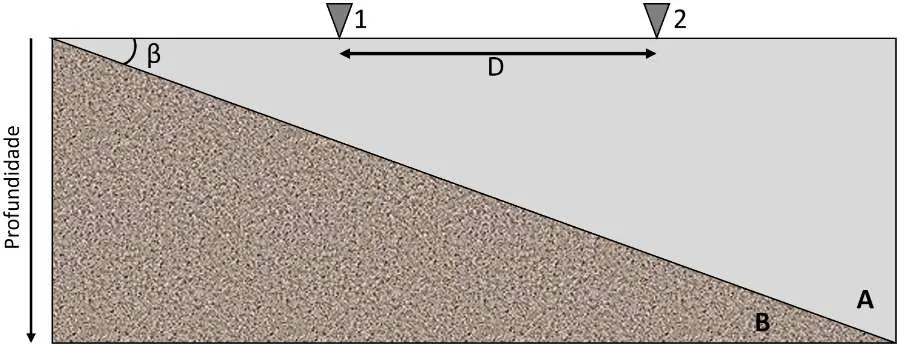

Numa aquisição sísmica temos duas fontes (F) e dois receptores (R). Na posição 1 encontra-se um instrumento de cada tipo (F₁ e R₁). O mesmo ocorre na posição 2, com F₂ e R₂. O sinal de cada uma das fontes é registrado por cada um dos receptores, gerando quatro traços sísmicos. Supondo que o único evento registrado em cada um desses traços sísmicos corresponda à reflexão primária da onda compressional (P) na interface inclinada entre os dois meios acústicos, homogêneos e isotrópicos A e B conforme ilustrado, e sabendo que 0º < β < 45º, avalie as afirmações abaixo sobre o ponto de reflexão de cada um dos sinais registrados. Adote P_ij como a posição do ponto de reflexão do pulso que parte da fonte i, sendo registrado pelo receptor j.

Das três afirmações a seguir, quais estão corretas?

I. P₁₂ = P₂₁.

II. A distância entre P₁₁ e P₂₂ medida ao longo da interface que separa os dois meios é de D.cos(β).

III. A distância, ao longo da interface que separa os dois meios, entre P₁₁ e P₁₂ é menor que a distância entre P₂₁ e P₂₂.

É correto o que se afirma em:
