Questão
ID 3326909Disciplina: Engenharia Ambiental e Sanitária
Assunto: Sistema de Abastecimento de Água
Ano: 2022 Banca: Fundação de Apoio à Educação e Desenvolvimento Tecnológico de Minas Gerais - Fundacao CEFETMINAS Órgão: Instituto Federal da Bahia

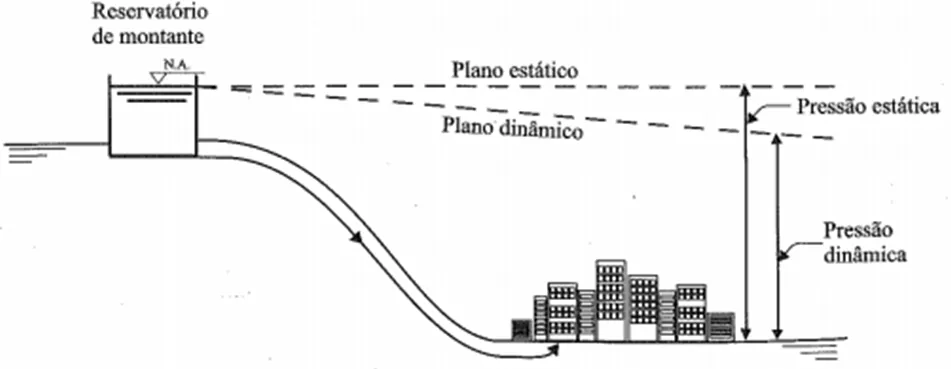

A figura a seguir representa uma cidade abastecida por um reservatório de montante com nível de água na cota de 550 m.
Fonte: TSUTIYA, M. T. Abastecimento de água. São Paulo: Departamento de Engenharia Hidráulica e Sanitária da Escola Politécnica da Universidade de São Paulo, 2004. 643 p.
A rede da cidade apresenta extensão de 5 km até o final da rede que se encontra na cota de 510 m. Ela foi projetada para o transporte de uma vazão de 238 L/s. Em um levantamento de dados sobre a situação vidente foi determinado que a perda de carga singular na rede é da ordem de 5 m e que a mesma foi construída em PVC.
Considerando-se uma equação da resistência ao escoamento na forma J = r.Qn e sabendo-se que r foi determinado como 0,004, levando-se em conta a equação universal para cálculo da resistência ao escoamento, a pressão dinâmica na rede, em metros de coluna d'água, é de
