Questão 3323435

O condutor horizontal de diâmetro mínimo de 100mm é responsável por direcionar o esgoto da caixa de inspeção para a caixa de gordura, que separa a gordura da água de todo o sistema de esgoto; e, após isso, o efluente que sai da caixa de gordura pode ser destinado diretamente à rede pública de esgotamento sanitário.

A caixa de gordura posicionada no pavimento térreo deve receber os efluentes da pia da cozinha e não deve, de forma alguma, receber os efluentes do vaso sanitário, lavatório, chuveiro e banheira, sob o risco de comprometer o dimensionamento original ao qual se propõe: reter as gorduras contidas no esgoto.

Os desconectares são dispositivos que asseguram o fecho hídrico no sistema, vedando a passagem de gases no sentido oposto ao deslocamento do efluente líquido. Nesse sentido, as caixas sifonadas são um dos tipos de desconectares mais empregados em instalações prediais sanitárias.

No sentido do escoamento do efluente líquido, é após a caixa sifonada que a tubulação de ventilação secundária passa a ser interligada. Essa ventilação secundária é frequentemente direcionada ao tubo de ventilação, que encaminha o efluente gasoso para a atmosfera.

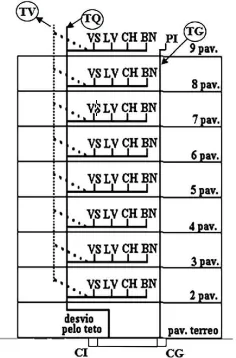

Os tubos de queda consistem na tubulação vertical que recebe efluentes de subcoletores, ramais de esgoto e ramais de descarga. Na representação da Figura desta questão, ele terá diâmetro mínimo de 100mm, principalmente porque recebe os efluentes do vaso sanitário. Mas, caso não recebesse o efluente do vaso sanitário, e apenas os outros três aparelhos de cada pavimento (lavatório, chuveiro e banheira), possivelmente seu diâmetro seria menor que 100mm.
