Questão 3321479

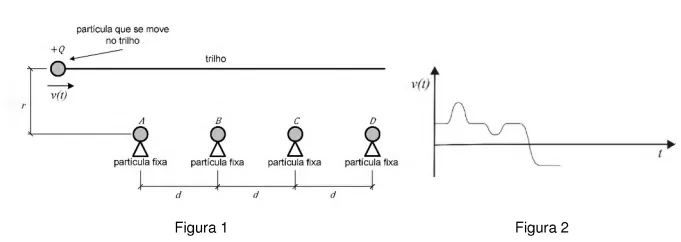

Como mostra a Figura 1, uma partícula de carga positiva se move em um trilho sem atrito e sofre a interação de forças elétricas provocadas por outras partículas carregadas fixadas nos pontos A, B, C e D. Sabendo que as cargas das partículas situadas em B e D são iguais e que uma parte do gráfico da velocidade da partícula sobre o trilho, em função do tempo, está esboçada na Figura 2, o gráfico completo que expressa a velocidade da partícula está esboçado na alternativa:

Observações:

1. r<< d ;
2. em t = 0, a partícula que se move no trilho está à esquerda da partícula situada no ponto A;
3. considera-se positiva a velocidade da partícula quando ela se move no trilho da esquerda para a direita.
