Questão 3320593

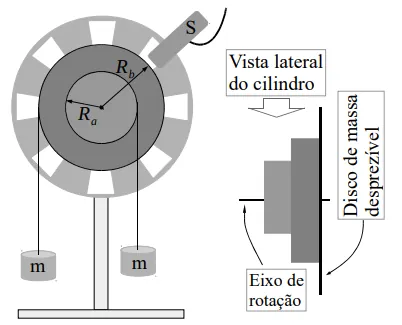

Em uma aula em laboratório, o professor de Física pede para seus alunos determinarem experimentalmente o valor da aceleração gravitacional local g. Para realizar essa tarefa, os estudantes manipularão um aparato mecânico conforme ilustrado da figura seguinte. O aparato é formado por um cilindro com uma seção central, de raio \(R_a\) , saindo de um tambor maior, de raio \(R_b\) . O cilindro, que está suspenso pelo seu eixo central e livre para girar, possui momento de inércia I . Um disco fino de massa desprezível é fixado ao cilindro. Um sensor S de movimento, conectado a um computador e fixado próximo ao disco, mede o valor da aceleração angular a, do disco. Dois fios são enrolados nas duas partes do cilindro. Na extremidade de cada fio está preso um bloco de chumbo de massa m. Todas as forças dissipativas são desprezadas. Antes de tomar os dados experimentais, os estudantes analisaram o problema e deduziram uma expressão matemática para calcular o valor da aceleração da gravidade local, g. Marque a alternativa que representa corretamente a expressão para determinar o valor de g .
