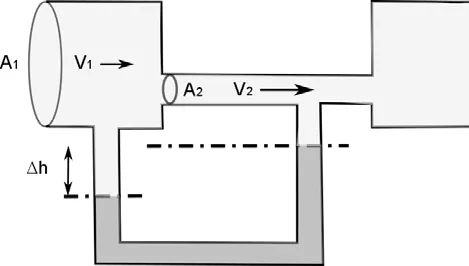

A figura a seguir mostra um medidor Venturi, usado para medir a vazão de um fluido. O fluido de densidade ρ 1 atravessa um tubo de área de seção transversal A 1 com velocidade V 1 e, em seguida, um tubo estrangulado com área de seção transversal A 2 com velocidade V 2 . As duas partes do tubo estão conectadas por um manômetro de tubo em U , parcialmente cheio com um líquido de densidade ρ 2 . Com base nessa descrição e na figura do problema, assinale a alternativa INCORRETA .

A pressão na seção estrangulada de área A 2 é menor do que na seção do tubo de área A 1 .

A diferença de pressão pode ser medida pela diferença de nível do líquido no tubo em U , representada por Δh .

A velocidade do fluido na seção estrangulada é dada por V 2 = V 1 ( A 2 / A 1 ).

A velocidade do fluido V 1 é proporcional à raiz quadrada de diferença de nível do líquido no tubo em U , representada por Δh .

Questão 3320580

Física · 2018

Questão

ID 3320580

Disciplina: Física

Assunto: Efeito Venturi

Ano: 2018 Banca: FUNDEP Gestão de Concursos Órgão: Indústrias Nucleares do Brasil

A figura a seguir mostra um medidor Venturi, usado para medir a vazão de um fluido. O fluido de densidade ρ₁ atravessa um tubo de área de seção transversal A₁ com velocidade V₁ e, em seguida, um tubo estrangulado com área de seção transversal A₂ com velocidade V₂. As duas partes do tubo estão conectadas por um manômetro de tubo em U, parcialmente cheio com um líquido de densidade ρ₂.

Com base nessa descrição e na figura do problema, assinale a alternativa INCORRETA.
