Questão 3320383

Texto 5A1BBB

A figura anterior ilustra um cilindro metálico de resistência igual a 12 Ω, apoiado em dois trilhos iguais, cada um deles com comprimento superior a 1 m; resistividade específica ρ de valor 4×10^-4 Ω·m; seção transversal equivalente a 0,0001 m². Os trilhos estão conectados a uma fonte de 240 V.

Considere que o cilindro possa se mover ao longo dos trilhos e que, na figura, L seja a distância percorrida pela corrente em cada trilho.

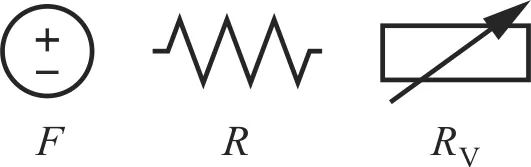

Considerando que, na ilustração precedente, F se refere à fonte, R a uma resistência constante, e R_v a um reostato, assinale a opção que ilustra o circuito correto correspondente à situação descrita no texto 5A1BBB.
