Questão 3320309

Texto 5A1BBB

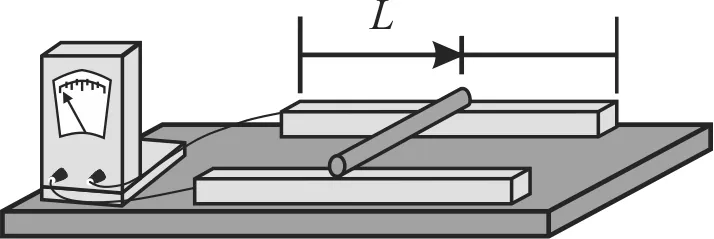

A figura anterior ilustra um cilindro metálico de resistência igual a 12 Ω, apoiado em dois trilhos iguais, cada um deles com comprimento superior a 1 m; resistividade específica ρ de valor 4×10^-4 Ω·m; seção transversal equivalente a 0,0001 m². Os trilhos estão conectados a uma fonte de 240 V.

Considere que o cilindro possa se mover ao longo dos trilhos e que, na figura, L seja a distância percorrida pela corrente em cada trilho.

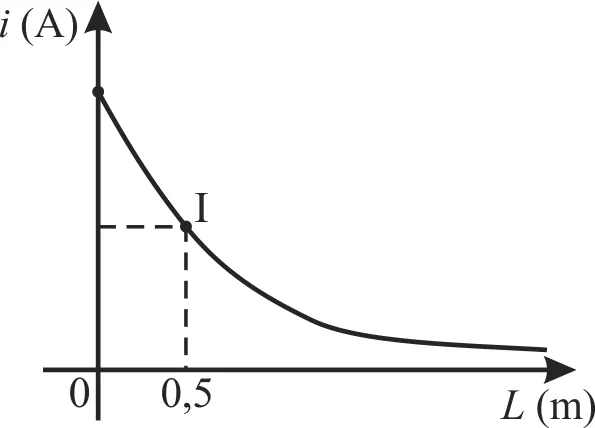

Com relação ao texto 5A1BBB, considere que a corrente no circuito tenha sido medida quando o cilindro estava se movendo ao longo dos trilhos e que o gráfico precedente mostre a corrente medida, em A, no circuito em relação à distância L, em m.

Nessa situação, o valor da corrente, em A, medida na posição I, é igual a
