Questão 3319608

Nas questões de Física, quando necessário, use:

• densidade da água: d = 1⋅10³ kg/m³

• aceleração da gravidade: g = 10 m/s²

• cos 30º = sen 60º = \(\frac{\sqrt{3}}{2}\)

• cos 60º = sen 30º = \(\frac{1}{2}\)

• cos 45º = sen 45º = \(\frac{\sqrt{2}}{2}\)

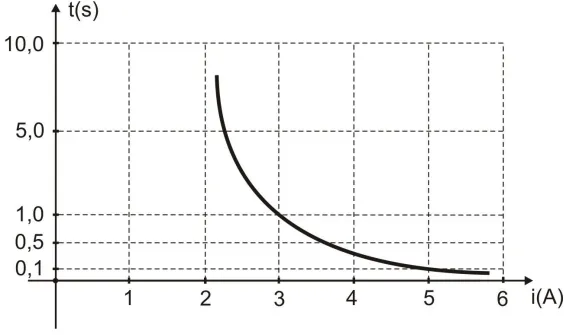

Através da curva tempo (t) x corrente (i) de um fusível F (figura 1) pode-se determinar o tempo necessário para que ele derreta e assim desligue o circuito onde está inserido.

Figura 1

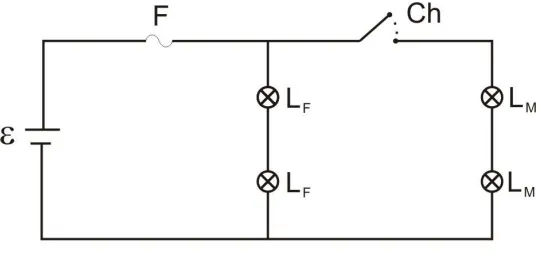

A figura 2 mostra o circuito elétrico simplificado de um automóvel, composto por uma bateria ideal de fem ε igual a 12 V, duas lâmpadas L_F , cujas resistências elétricas são ôhmicas e iguais a 6 Ω cada. Completam o circuito outras duas lâmpadas L_M, também ôhmicas, de resistências elétricas 3 Ω cada, além do fusível F e da chave Ch, inicialmente aberta.

Figura 2

A partir do instante em que a chave Ch for fechada, observar-se-á que as duas lâmpadas L _F
