Questão
ID 3319291Disciplina: Física
Assunto: Circuitos Elétricos e Leis de Kirchhoff
Ano: 2020 Banca: EXÉRCITO - Exército Brasileiro Órgão: ESCOLA Preparatória DE CADETES DO EXÉRCITO

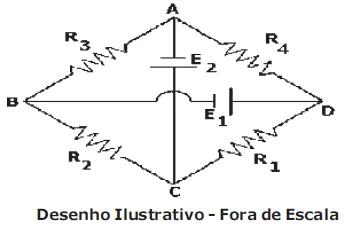

Considere o circuito elétrico ABCD abaixo, que é formado por 4 (quatro) resistores ôhmicos sendo R1 = 0,5 Ω, R2 = 1 Ω, R3 = 2 Ω, R4 = 4 Ω e 2 (dois) geradores ideais E1 e E2.
Sabendo que a diferença de potencial entre os terminais do resistor R1 é zero, isto é, (VCD=0) e que o valor da ddp (diferença de potencial) de E2 = 4 V então a ddp de E1 vale:
