Questão 3318839

Nas questões de Física, quando necessário, use:

• massa atômica do hidrogênio: m_H = 1,67⋅10 ^–27 kg

• massa atômica do hélio: m_He = 6,65⋅10 ^–27 kg

• velocidade da luz no vácuo: c = 3⋅10⁸ m/s

• constante de Planck: h = 6⋅10^–34 J⋅s

• 1 eV = 1,6⋅10^–19 J

• constante eletrostática do vácuo: k₀ = 9,0⋅10⁹ N⋅m² / C²

• aceleração da gravidade: g = 10 m/s²

• cos 30º = sen 60º = \(\frac{\sqrt{3}}{2}\)

• cos 60º = sen 30º = \(\frac{1}{2}\)

• cos 45º = sen 45º = \(\frac{\sqrt{2}}{2}\)

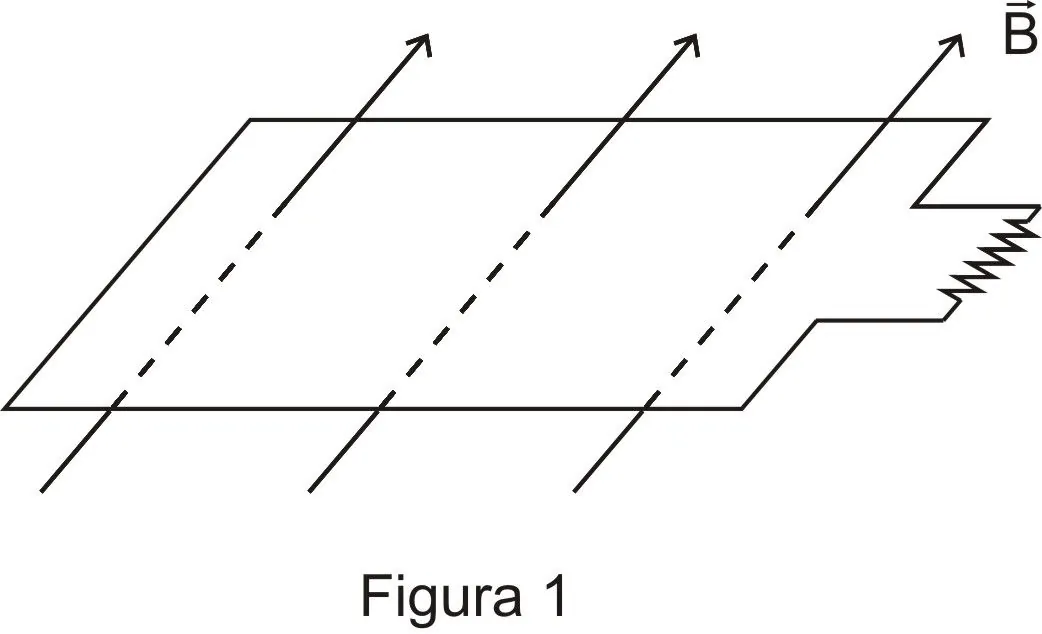

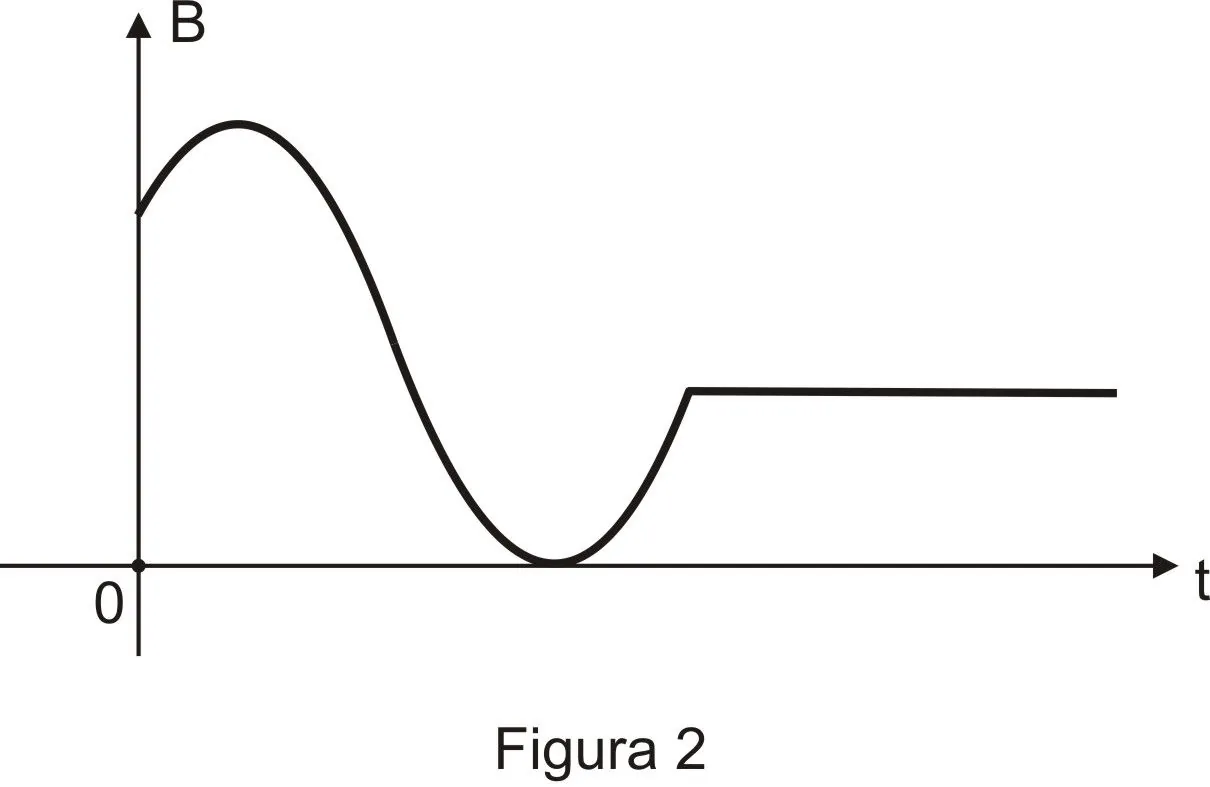

Considere um circuito ôhmico com capacitância e autoindução desprezíveis. Através de uma superfície fixa delimitada por este circuito (Figura 1) aplica-se um campo magnético \(\overrightarrow{B}\) cuja intensidade varia no tempo t de acordo com o gráfico mostrado na Figura 2.

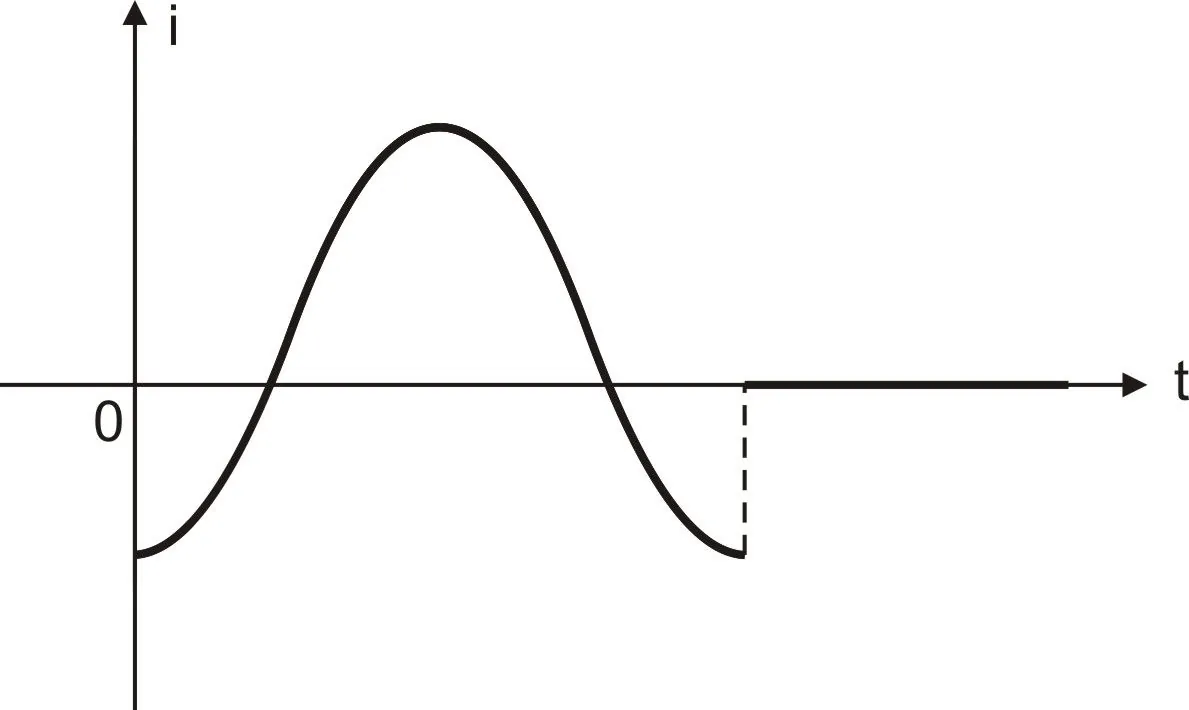

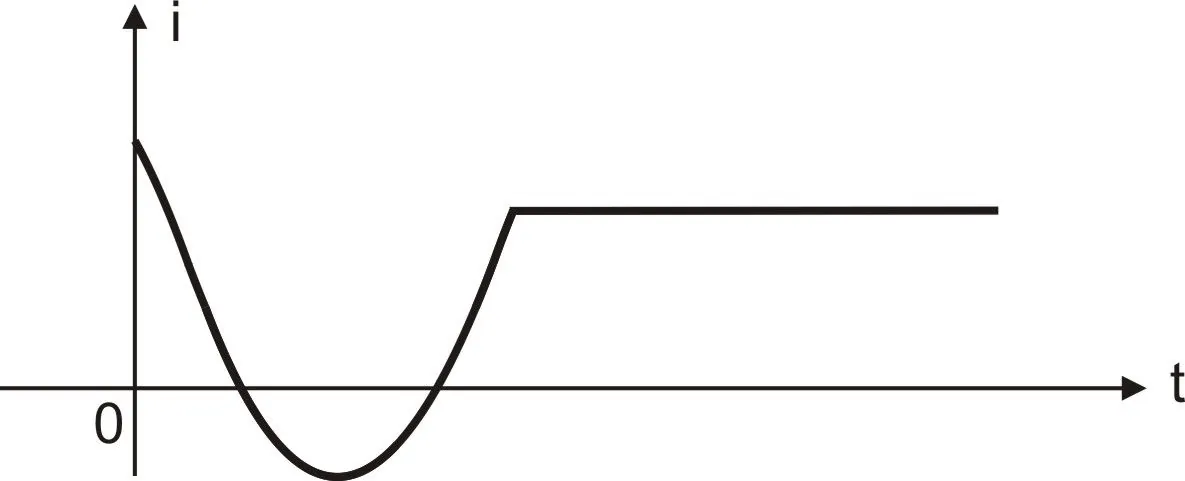

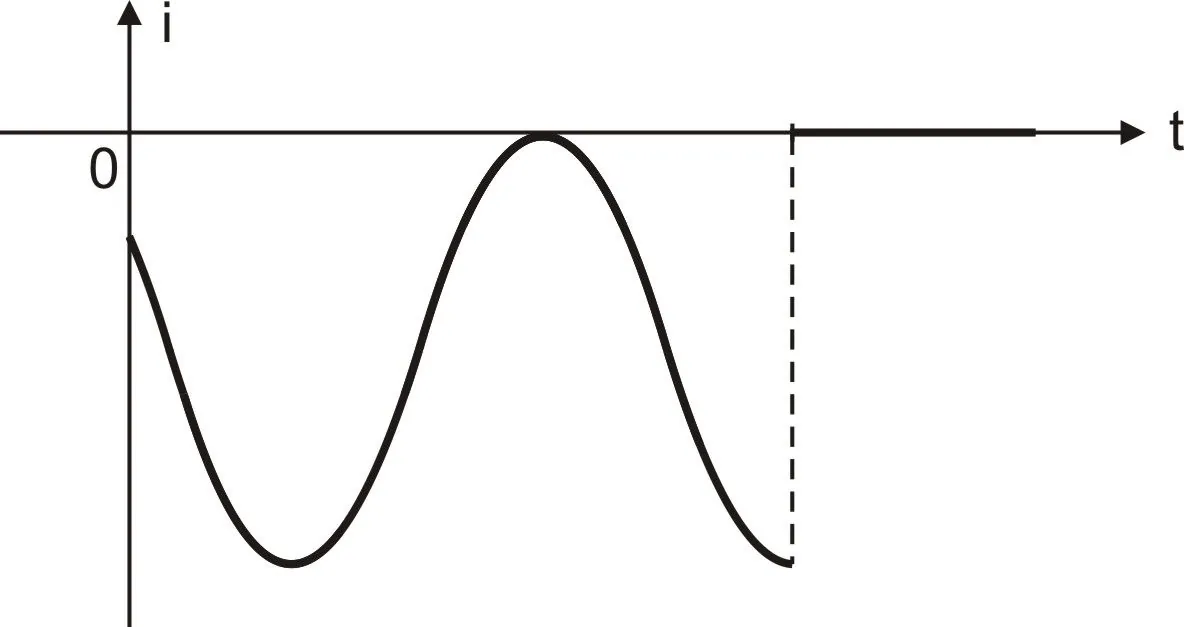

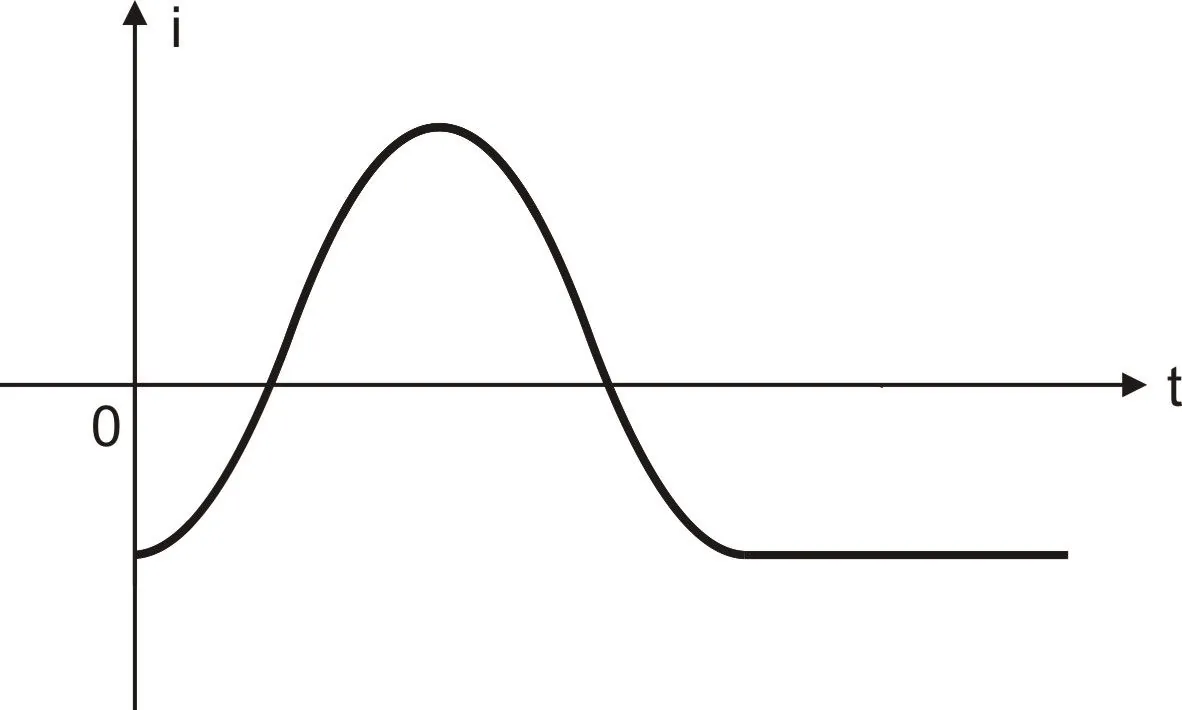

Nessas condições, a corrente induzida i no circuito esquematizado na Figura 1, em função do tempo t, é melhor representada pelo gráfico
