Questão 3318424

Nas questões de Física, quando necessário, utilize:

1. aceleração da gravidade: g = 10 m/s²
2. cos 30º = sen 60º = \(\frac{\sqrt{3}}{2}\)
3. cos 60º = sen 30º = \(\frac{1}{2}\)
4. condutividade térmica do vidro: K = 0,8 W/(m·K)
5. 1 atm = 1,0·10⁵ N/m²
6. constante universal dos gases: R = 8,0 J/(mol·K)
7. 1 L = 1 dm³
8. 1 cal = 4 J
9. calor específico da água: c = 1 cal/(g·ºC)
10. velocidade da luz no vácuo: c = 3 x 10⁸ m/s
11. constante de Planck: h = 6,6 x 10^–34 J∙s
12. carga elementar (e) = 1,6 x 10^–19 C
13. 1 Å = 10^-10 m

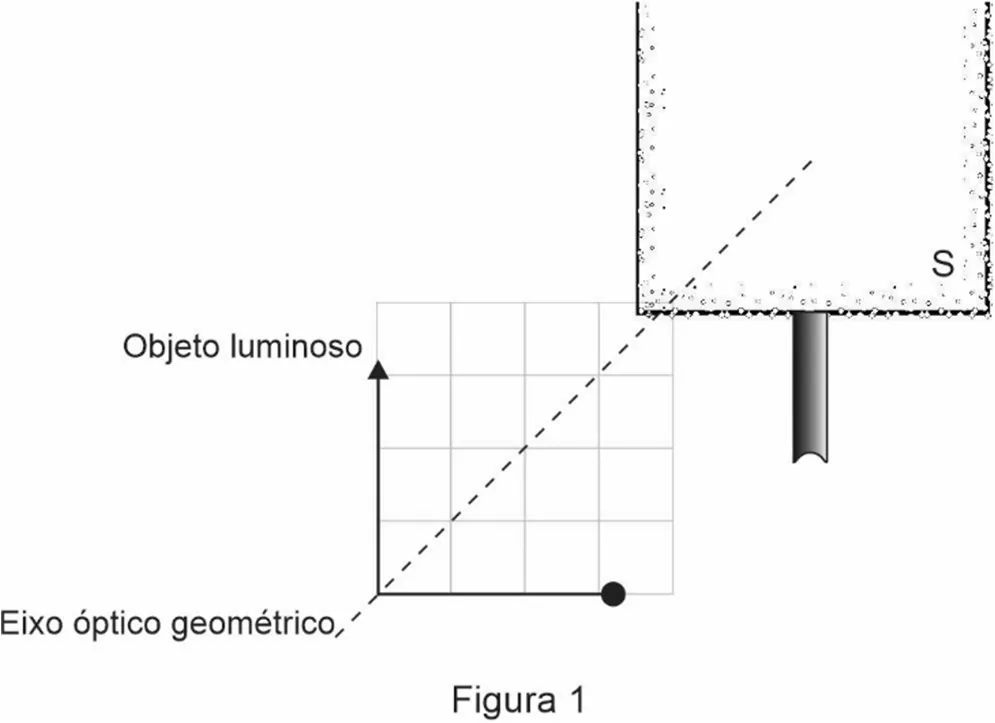

Um arranjo óptico, representado pela Figura 1, é constituído de um objeto luminoso bidimensional alinhado com o centro óptico e geométrico de um suporte S que pode ser ocupado individualmente por uma lente esférica convergente (L1), uma lente esférica divergente (L2), um espelho esférico gaussiano convexo (E1), um espelho esférico gaussiano côncavo (E2) ou por um espelho plano (E3).

Considere que todos os elementos gráficos, que podem ser instalados no suporte, sejam ideais e que o arranjo esteja imerso no ar.

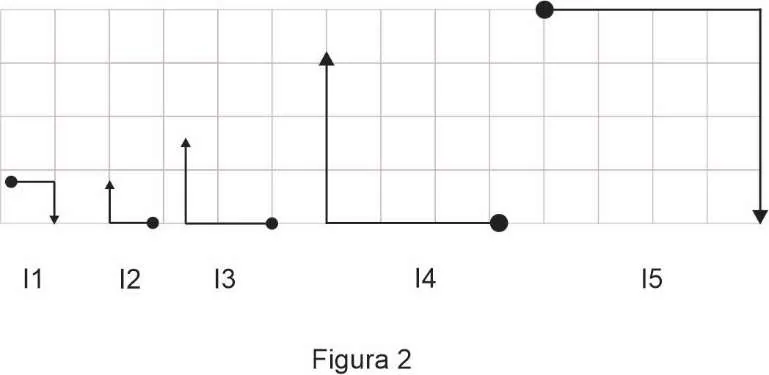

Utilizando-se, aleatória e separadamente, os elementos L1, L2, E1, E2 e E3, no suporte S, pode-se observar as imagens I1, I2, I3, I4 e I5 conjugadas por esses elementos, conforme Figura 2.

Nessas condições, a única sequência que associa corretamente cada elemento gráfico utilizado à sua possível imagem conjugada, I1, I2, I3, I4 e I5, respectivamente, é
