Questão 3318335

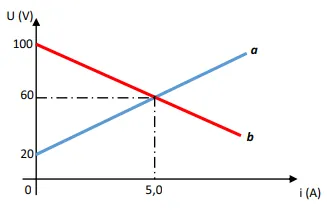

Dispositivos elétricos estão presentes em nosso dia a dia e basicamente são compostos por diversos tipos de elementos de circuito que podem ser representados por meio de suas curvas características. O gráfico a seguir representa as curvas características de um gerador e de um receptor elétrico que foram utilizados no circuito esquematizado e mostrado embaixo do gráfico, em que r₁ = 0,2 Ω e r e r₂ = 0,3 Ω representam as resistências internas do gerador e do receptor, respectivamente. representam as resistências internas do gerador e do receptor, respectivamente.

Considerando essas informações, julgue os itens de 103 a 107.

A curva a é característica de um gerador elétrico.
