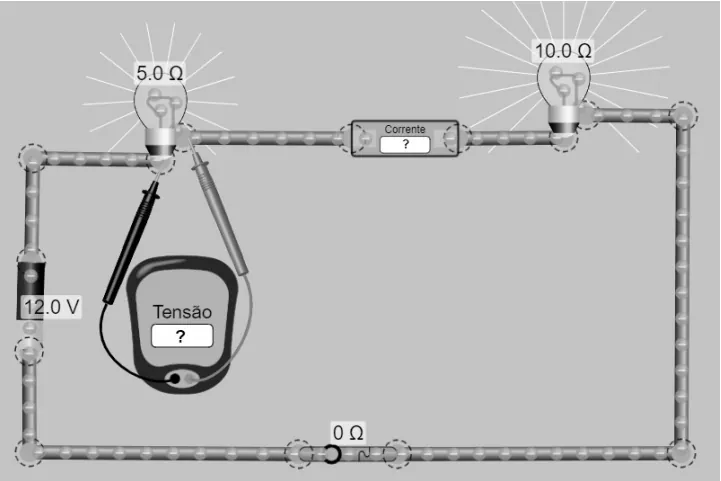

Um circuito elétrico em série é construído no simulador PHET Interactive Simulations, por um professor, durante sua aula de Física sobre Eletrodinâmica. A montagem é composta por uma fonte de 12 volts, duas lâmpadas cujas resistências são, R₁ = 5 ohms e R₂ = 10 ohms; fios de resistências desprezíveis e dois medidores elétricos, um voltímetro e um amperímetro, ideais, como pode ser visto na figura a seguir.

Montagem realizada no simulador. Disponível em: https://phet.colorado.edu/pt_BR/simulations/circuit-construction-kit-ac-virtual-lab. Acesso em: 24 maio 2022.

As leituras do voltímetro e do amperímetro ficaram ocultas para que os alunos pudessem determinar tais valores. Nesse caso, de acordo com a proposta do professor, a leitura do

Alternativa A:
amperímetro é 15 A, uma vez que é dada pela resistência equivalente do circuito elétrico.
Alternativa B:
amperímetro é 1,2 A, já que registra a corrente elétrica que flui apenas na lâmpada de 10 ohms.
Alternativa C:
amperímetro é 0,8 A, e sua resistência interna deve ser desprezível para não interferir no circuito.
Alternativa D:
voltímetro é 4 volts e a corrente elétrica deve passar pelo interior do instrumento e não pela lâmpada.
Alternativa E:
voltímetro é 12 V, já que num circuito em série a tensão é igual em todos os dispositivos que o constitui.
