Questão 3317465

Nas questões de Física, quando necessário, utilize:

1. aceleração da gravidade: g = 10 m/s²
2. cos 30º = sen 60º = \(\frac{\sqrt{3}}{2}\)
3. cos 60º = sen 30º = \(\frac{1}{2}\)
4. calor específico da água: c = 1 cal/(g·ºC)
5. calor latente de fusão do gelo: L_f = 80 cal/g
6. temperatura de fusão do gelo: θ_f = 0 ºC
7. densidade do gelo: μ_g = 0,92 g/cm³
8. densidade da água: μ_A = 1,0 g/cm³

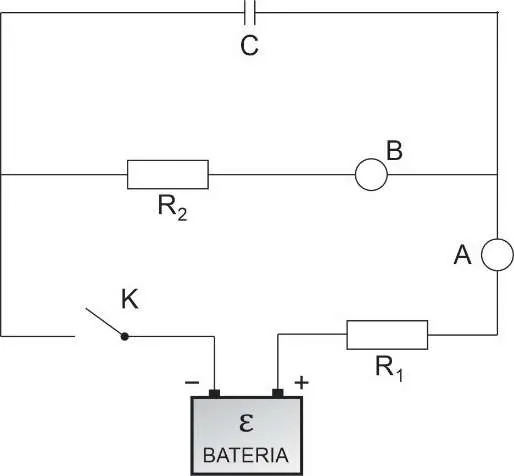

O circuito ilustrado a seguir é alimentado por uma bateria ideal de força eletromotriz ε igual a 12 V.

A e B são dois amperímetros ideais, K é uma chave aberta e C um capacitor de capacitância 10 mF, completamente descarregado. O circuito possui ainda dois resistores ôhmicos, R₁ e R₂, cujas resistências elétricas valem 2 Ω e 10 Ω, respectivamente.

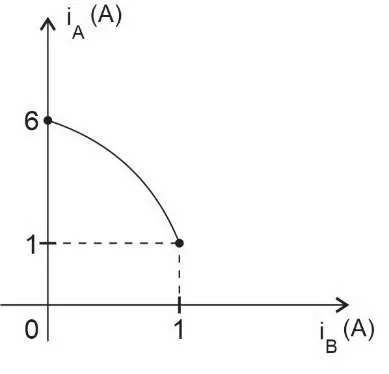

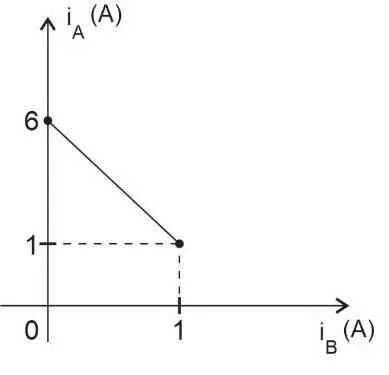

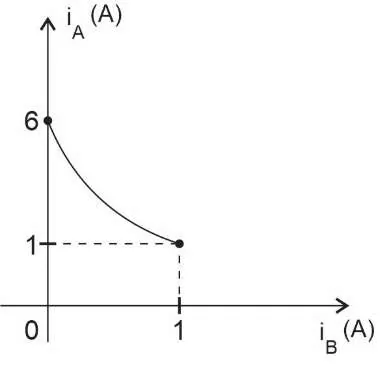

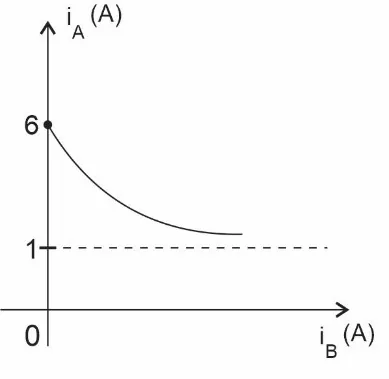

Ao fechar a chave K, a intensidade da corrente i_A, medida pelo amperímetro A, em função da intensidade da corrente i_B, medida pelo amperímetro B, está corretamente indicada pelo gráfico
