Questão 3317304 de Física - IFSP 2023

Questão

ID 3317304

Disciplina: Física

Assunto: Ponte de Wheatstone

Ano: 2023 Banca: IFSP - Instituto Federal de Educação, Ciência e Tecnologia de São Paulo Órgão: Instituto Federal de Educação, Ciência e Tecnologia de São Paulo

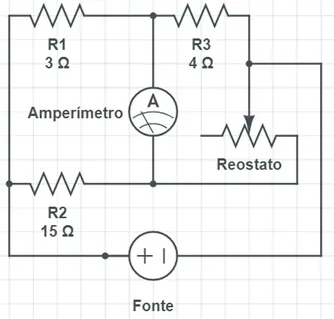

Um certo dispositivo elétrico, indicado na figura a seguir, devidamente representado com os seus valores, deve ser calibrado a fim de que a corrente elétrica no amperímetro seja indetectável. Sabe-se que este dispositivo possui um reostato, não graduado, de resistência elétrica no intervalo de 0,1 a 50 ohms. Como o reostato não apresenta escala, o seu ajuste deve ser feito de forma manual. Considerando a condição da corrente elétrica nula apresentada no amperímetro e conhecendo os valores de resistências R1, R2, R3, é possível afirmar que:

Fonte: IFSP, 2023.

Alternativa A:
O curto-circuito realizado pelo próprio amperímetro impossibilita qualquer indicação do valor de resistência elétrica do reostato e, desse modo, a situação da corrente nula apresentada no amperímetro é impossível.
Alternativa B:
O valor de resistência elétrica do reostato é de 20 ohms, pois se trata de uma Ponte de Wheatstone.
Alternativa C:
A resistência desse reostato, para o arranjo indicado, dependerá exclusivamente da tensão apresentada pela fonte, obedecendo assim as Leis de Ohm.
Alternativa D:
O valor de resistência do reostato é de 0,4 ohm, a fim de compensar, proporcionalmente, o valor de R2, uma vez em que ele é maior que os demais resistores envolvidos.
