Questão 3317108 de Física - COPERVE UFSC 2023

Questão

ID 3317108

Disciplina: Física

Assunto: Instrumentos de Medida

Ano: 2023 Banca: COPERVE UFSC - Comissão Permanente de Vestibular da Universidade Federal de Santa Catarina Órgão: Universidade Federal de Santa Catarina

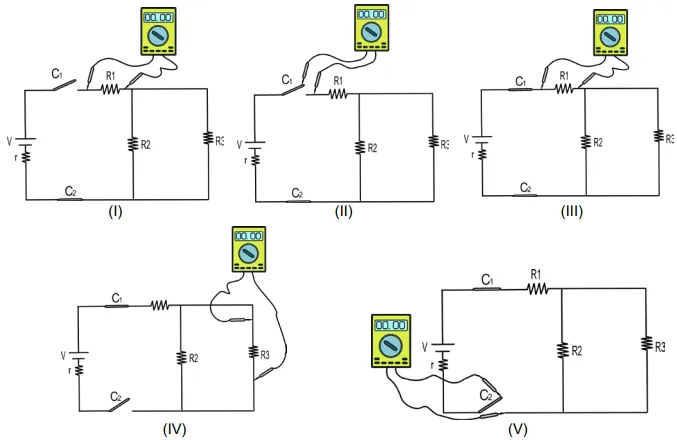

Em um experimento sobre eletricidade, o professor montou cinco circuitos e utilizou um multímetro para fazer a medida de corrente elétrica, diferença de potencial e resistência, conforme os esquemas abaixo.

Considerando o exposto acima, assinale a opção que descreve corretamente as leituras dos multímetros nos respectivos circuitos.

Alternativa A:
Em (III) ocorre a leitura da resistência elétrica de R1, em (IV) ocorre a leitura da corrente elétrica que atravessa R3 e em (V) ocorre a leitura da diferença de potencial sobre o circuito.
Alternativa B:
Em (I) ocorre a leitura da diferença de potencial sobre R1, em (III) ocorre a leitura da corrente elétrica que atravessa R1 e em (IV) ocorre a leitura da resistência elétrica de R3.
Alternativa C:
Em (II) ocorre a leitura da corrente elétrica do circuito, em (IV) ocorre a leitura da diferença de potencial sobre R3 e em (V) ocorre a leitura da resistência elétrica de r.
Alternativa D:
Em (I) ocorre a leitura da resistência elétrica de R1, em (II) ocorre a leitura da corrente elétrica do circuito e em (III) ocorre a leitura da diferença de potencial sobre R1.
Alternativa E:
Em (I) ocorre a leitura da diferença de potencial sobre R1, em (II) ocorre a leitura da resistência elétrica do circuito e em (V) ocorre a leitura da corrente elétrica do circuito.
