Questão 3316892

Física · 2023

Questão

ID 3316892

Disciplina: Física

Assunto: Circuitos Elétricos e Leis de Kirchhoff

Ano: 2023 Banca: Avança SP - Instituto Avança São Paulo Órgão: Fundação Municipal de Saúde de Rio Claro

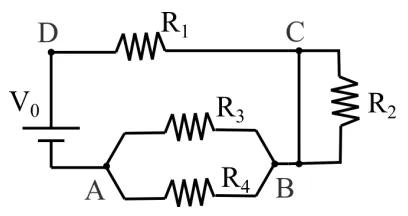

Sobre o circuito abaixo, considere que a bateria não tem resistência interna:

Assinale a alternativa correta:

Alternativa A:
Não há corrente passando pelo resistor R₂ porque não há diferença de potencial elétrico.
Alternativa B:
A resistência equivalente do ponto A ao ponto B é R₃ + R₄.
Alternativa C:
Se R₁ = R₂ = R₃ = R₄ = 1 kΩ e V₀ = 1 V, a corrente total passando pelo circuito é 1 mA.
Alternativa D:
Se tirássemos a resistência R1, ligando os pontos C e D por um fio perfeitamente condutor, o circuito entraria em curto-circuito.
Alternativa E:
Se aumentarmos o valor da resistência R₂, a corrente total fluindo pelo circuito diminuirá.
