Questão
ID 3316671Disciplina: Física
Assunto: Circuitos Elétricos e Leis de Kirchhoff
Ano: 2023 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Instituto Federal do Rio Grande do Sul

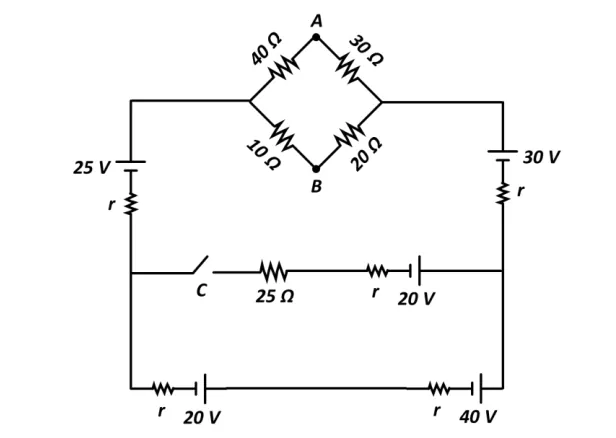

No circuito representado na figura abaixo, todas as resistências internas apresentam um mesmo valor r. Inicialmente, com a chave C na posição aberta, a diferença de potencial entre os pontos A e B é de 13 V.
Quando a chave C for fechada, qual será a nova diferença de potencial entre os pontos A e B?
