Questão
ID 3315622Disciplina: Física
Assunto: Circuitos Elétricos e Leis de Kirchhoff
Ano: 2025 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Instituto Geral de Perícias de Santa Catarina

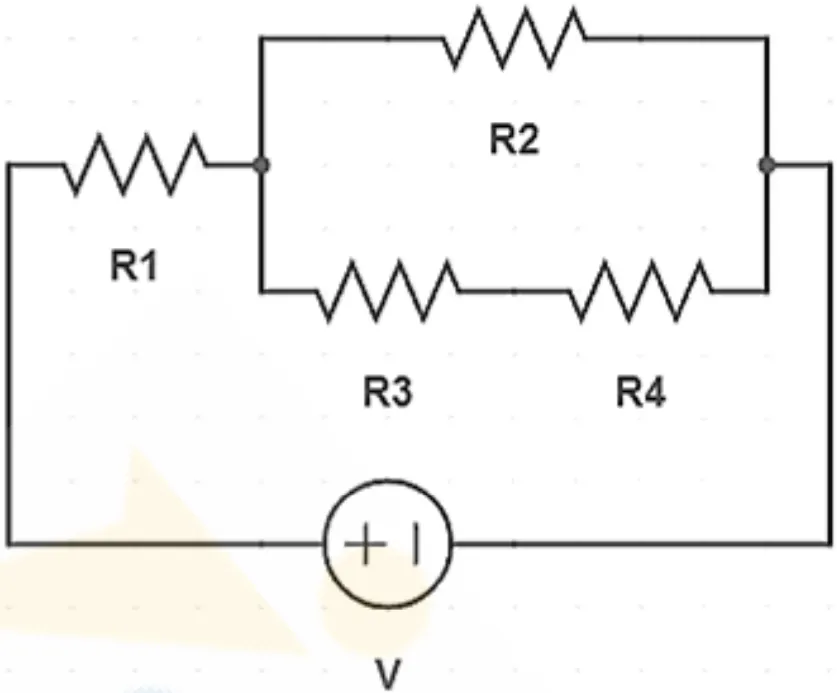

O circuito abaixo é composto por uma fonte de tensão ideal 𝑉 e quatro resistores idênticos, 𝑅1, 𝑅2, 𝑅3 e 𝑅4, todos com resistência 𝑅:
Com base na análise algébrica desse circuito, analise as assertivas a seguir e assinale V, se verdadeiras, ou F, se falsas.
( ) A resistência equivalente do circuito, vista pela fonte 𝑉, é 𝑅𝑒𝑞 = \(\frac{5R}{3}\) .
( ) A diferença de potencial sobre o resistor 𝑅2 é exatamente igual à soma das diferenças de potencial sobre 𝑅3 e 𝑅4.
( ) A diferença de potencial (tensão) sobre o resistor 𝑅3 é 𝑉3 = \(\frac{V}{5}\) .
( ) A corrente que flui através de 𝑅1 é 𝐼1 = \(\frac{3V}{5R}\) .
A ordem correta de preenchimento dos parênteses, de cima para baixo, é:
