Questão 3315360

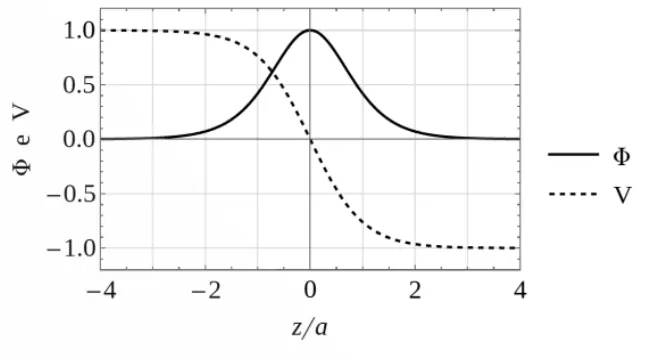

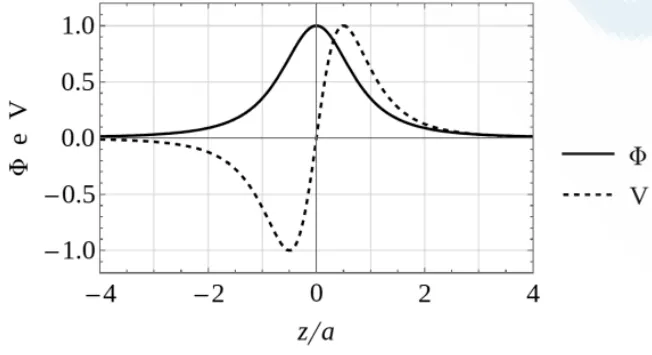

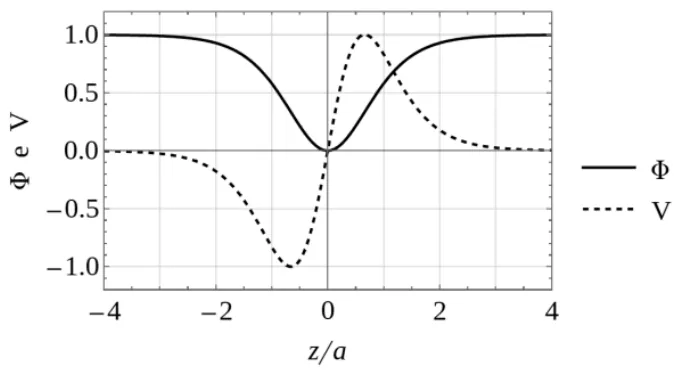

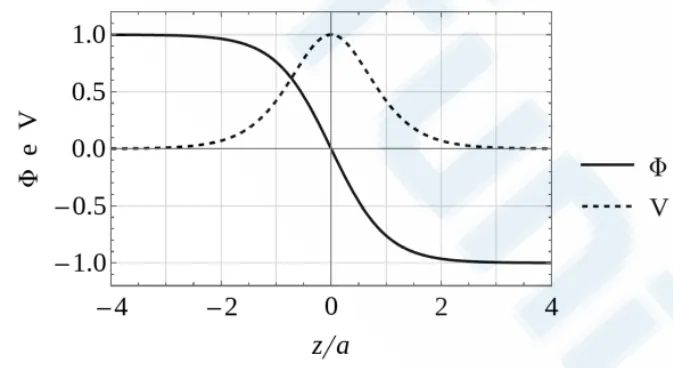

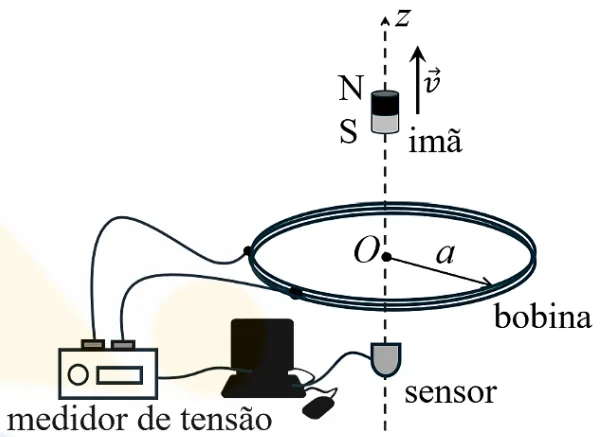

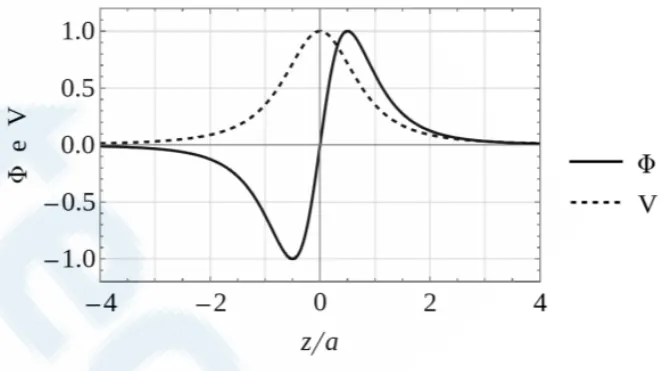

Em um experimento para investigar o fenômeno da indução eletromagnética, um pequeno ímã de neodímio move-se com velocidade constante \(\overrightarrow{v}\) = 𝑣𝑧̂(sendo 𝑣 > 0) ao longo do eixo central de uma bobina condutora circular de raio 𝑎. A distância entre o ímã e o plano da bobina é dada por 𝑧, sendo 𝑧 = 0 a posição do ímã no centro da bobina. As medidas da tensão induzida na espira são obtidas através de uma interface conectada a sensores de movimento que registram a posição do ímã em função do tempo. A partir desses registros, pode-se determinar a dependência da força eletromotriz induzida 𝑉, em função da distância 𝑧, bem como sua relação com o fluxo magnético Φ através da espira. Qual dos gráficos abaixo representa corretamente o comportamento de Φ(𝑧) e 𝑉(𝑧), escalonados em relação aos seus valores máximos, em função de 𝑧/𝑎?
