Questão 3315168

O cálculo da capacitância em um capacitor de placas paralelas preenchido por dois ou mais materiais dielétricos é um tema comumente abordado em livros de física. Motivados por essa configuração, pesquisadores da Universidade Federal do Pará elaboraram uma metodologia experimental, denominada Técnica do Preenchimento do Capacitor, com o objetivo de medir a constante dielétrica de substâncias líquidas (Reis; Rodrigues; Neto, 2019). O método envolve a variação da capacitância de um capacitor de placas paralelas, com área 𝐴 = 𝐿 × 𝐻 e distância 𝑑 entre as placas, à medida que o volume 𝑉 de um material dielétrico é alterado no interior do capacitor, possibilitando a identificação da constante dielétrica k do líquido, conforme ilustrado na Figura 1 abaixo. A Figura 2 abaixo ilustra um gráfico que apresenta a variação da capacitância de um capacitor de placas paralelas utilizando o hexano, com placas separadas por uma distância 𝑑 = 0,97 mm. Considerando a constante de permissividade elétrica do vácuo 𝜀_₀ = 8,85 × 10⁻¹² F/m, assinale a alternativa que apresenta o valor aproximado da constante dielétrica k do hexano, com base nos dados experimentais obtidos.

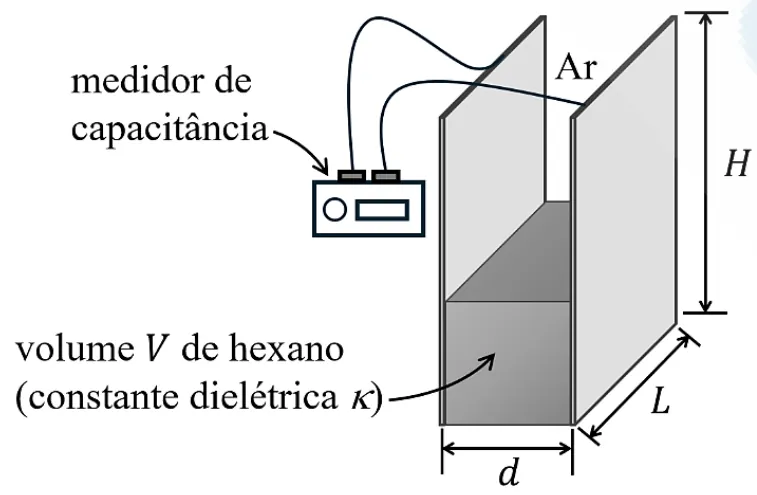

Figura 1 – Representação do capacitor de placas paralelas sendo preenchido por um volume de líquido dielétrico.

Fonte: Figura elaborada especialmente para essa prova.

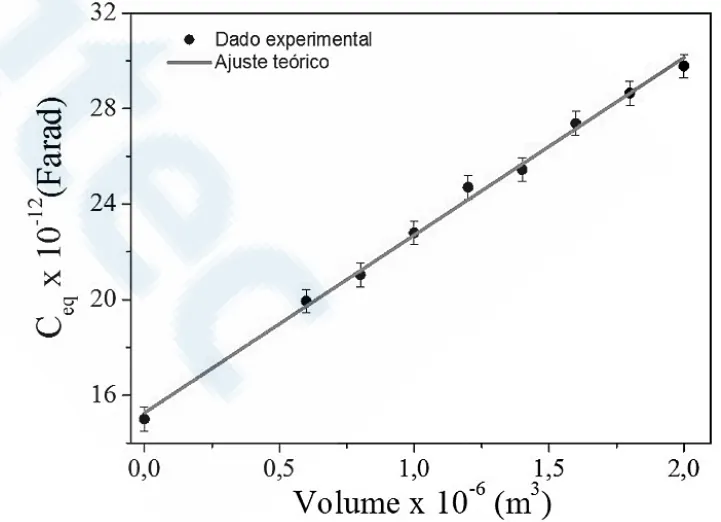

Figura 2 – Dados experimentais (círculos) e ajuste linear (linha) da capacitância em função do volume de hexano no capacitor.

Fonte: Reis, Rodrigues e Neto (2019).
