Questão
ID 3314558Disciplina: Física
Assunto: Resistores e Leis de Ohm
Ano: 2026 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Telecomunicações Brasileiras S.A.

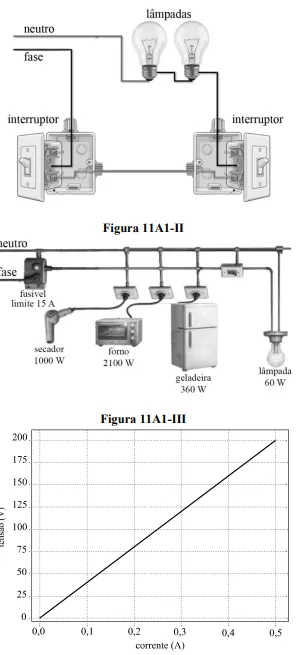

Figura 11A1-I

A figura 11A1-I é um esboço de um circuito elétrico com dois interruptores do tipo paralelo (também conhecido como three-way), ligados à duas lâmpadas incandescentes. A figura 11A1-II representa o esboço de vários componentes ligados à rede elétrica, os quais possuem resistências elétricas ôhmicas. A corrente máxima permitida pelo fusível de proteção da rede é de 15 A. A resistência elétrica de cada lâmpada da figura 11A1-I é dada pelo gráfico na figura 11A1-III.
Com base nestas informações, julgue os itens subsequentes.
Caso os equipamentos tenham apenas resistências elétricas ôhmicas (constantes com a variação da frequência da rede elétrica) e a tensão da rede caia para 110 V, o efeito Joule em cada equipamento será menor, o que reduzirá também o risco de o fusível queimar com todos os equipamentos ligados.
