Questão 3306366

Engenharia Mecânica · 2016

Questão

ID 3306366

Disciplina: Engenharia Mecânica

Assunto: Ciclos Térmicos

Ano: 2016 Banca: IFRS - Instituto Federal de Educação, Ciência e Tecnologia do Rio Grande do Sul Órgão: Instituto Federal do Rio Grande do Sul

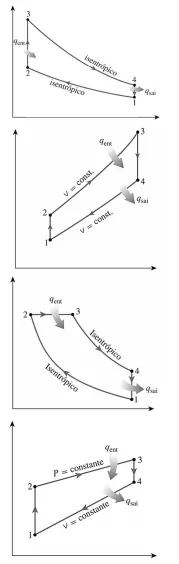

Analise os diagramas dos ciclos ideais Diesel e Otto e assinale a sequência CORRETA de legendas das figuras, na ordem de cima para baixo.

_{Fonte: ÇENGEL, Y. A.; BOLES, M. A. Termodinâmica. 5ª. ed. São Paulo-SP: McGraw-Hill, 2006.}

Alternativa A:
Diagrama P - v do ciclo Otto, Diagrama T - s do ciclo Otto, Diagrama P - v do ciclo Diesel, Diagrama T - s do ciclo Diesel.
Alternativa B:
Diagrama P - V do ciclo Otto, Diagrama T - s do ciclo Otto, Diagrama T - s do ciclo Diesel, Diagrama P - v do ciclo Diesel.
Alternativa C:
Diagrama P - v do ciclo Otto, Diagrama P - v do ciclo Diesel, Diagrama T - s do ciclo Otto, Diagrama T - s do ciclo Diesel.
Alternativa D:
Diagrama T - s do ciclo Otto, Diagrama T - s do ciclo Diesel, Diagrama P - v do ciclo Otto, Diagrama P - v do ciclo Diesel.
Alternativa E:
Diagrama P - v do ciclo Diesel, Diagrama T - s do ciclo Diesel, Diagrama P - v do ciclo Otto, Diagrama T - s do ciclo Otto.
