Assunto: Círculo de Mohr

Ano: 2016 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Polícia Científica do Amapá

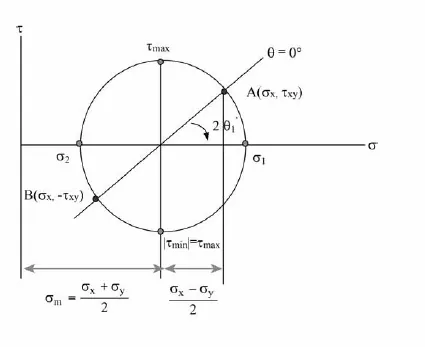

A figura precedente ilustra o círculo de tensões de Mohr, em que a ordenada de um ponto sobre o círculo representa a tensão de cisalhamento (τ) e a abcissa representa a tensão normal (σ). Considerando essa figura, assinale a opção correta.

Alternativa A: A maior tensão normal é igual ao raio do círculo.
Alternativa B: Uma tensão normal igual a σ_matua em cada um dos planos de tensões de cisalhamento máxima e mínima.
Alternativa C: Se σ_X + σ_Y = 0, então o centro do círculo de Mohr coincide com a origem do plano σ × τ e não se desenvolvem tensões de cisalhamento nesse plano.
Alternativa D: Se σ₁ = σ₂, então o centro do círculo de Mohr coincide com a origem do plano σ × τ e verifica-se o estado de cisalhamento puro.
Alternativa E: Nos planos σ₁ (maior tensão normal possível) e σ₂ (menor tensão normal possível), o valor das tensões de cisalhamento é, em módulo, igual ao raio do círculo.
