Questão
ID 3306346Disciplina: Engenharia Mecânica
Assunto: Conceitos Gerais de Transferência de Calor
Ano: 2016 Banca: FCC - Fundação Carlos Chagas Órgão: Prefeitura Municipal de Campinas

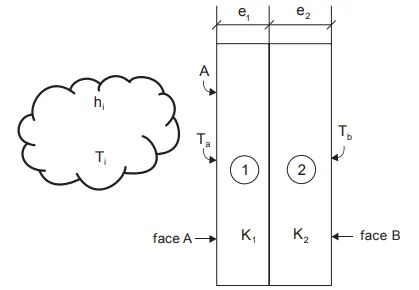

Considere uma parede plana de duas camadas conforme figura abaixo.
A primeira camada tem espessura e1 e condutividade térmica K1. A segunda camada tem espessura e2 e condutividade térmica K2. Ambas têm área de troca térmica A. A camada 1 tem contato à esquerda com um fluído i que possui temperatura Ti e coeficiente de troca por convecção (ou coeficiente de película) hi. A face A tem temperatura superficial Ta e a face B tem temperatura superficial Tb. Sabe-se que Ti >Ta>Tb. Nestas circunstâncias, o coeficiente global U de transferência de calor entre o fluído i e a face B é:
