Questão 3306131

Engenharia Mecânica · 2017

Questão

ID 3306131

Disciplina: Engenharia Mecânica

Assunto: Técnicas de Soldagem

Ano: 2017 Banca: FUNPAR NC UFPR - Universidade Federal do Paraná Órgão: Companhia Paranaense de Energia

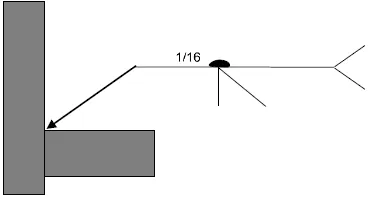

Considere o símbolo de soldagem representado ao lado:

De acordo com esse símbolo, a solda desejada deve ser:

Alternativa A:
soldagem com chanfro em V, do mesmo lado da indicação da seta, com fusão de dimensão 1/16 no reverso.
Alternativa B:
soldagem com chanfro em ½ V, do mesmo lado da indicação da seta, com fusão de dimensão 1/16 no reverso.
Alternativa C:
soldagem com chanfro em ½ V, do lado contrário ao da indicação da seta, com fusão de dimensão 1/16 no reverso.
Alternativa D:
soldagem com chanfro em ½ V, do mesmo lado da indicação da seta, com fusão de dimensão 1/16 em todo o contorno.
Alternativa E:
soldagem com chanfro em V, do lado contrário ao da indicação da seta, com fusão de dimensão 1/16 em todo o contorno.
