Questão 3305943

Engenharia Mecânica · 2017

Questão

ID 3305943

Disciplina: Engenharia Mecânica

Assunto: Sistemas Pneumáticos

Ano: 2017 Banca: IFSC - Instituto Federal de Santa Catarina Órgão: Instituto Federal de Educação, Ciência e Tecnologia de Santa Catarina

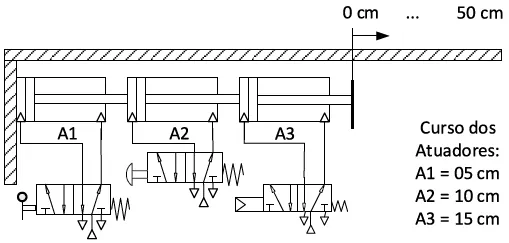

A associação de cilindros pneumáticos abaixo foi montada para possibilitar o posicionamento de peças em diferentes posições. Considerar que a camisa do atuador A1 esteja fixa na estrutura vertical. As hastes dos atuadores A1 e A2 estão fixas, respectivamente, nas camisas de A2 e A3. Os três atuadores recuados marcam a posição inicial (0 cm). Sobre este sistema é CORRETO afirmar que:

Alternativa A:
Com esta combinação de atuadores é possível obter 8 posições distintas (incluindo a inicial).
Alternativa B:
O acionamento da válvula operada por ar comprimido e da operada por botão leva o sistema a posição de 25 cm.
Alternativa C:
Para atingir a posição de 20 cm é necessário acionar a alavanca e o botão.
Alternativa D:
A máxima posição que se consegue chegar com este sistema é 35 cm.
Alternativa E:
O acionamento da válvula operada por ar comprimido leva o sistema a posição de 10 cm.
