Ano: 2018 Banca: FCC - Fundação Carlos Chagas Órgão: Empresa Metropolitana de Águas e Energia

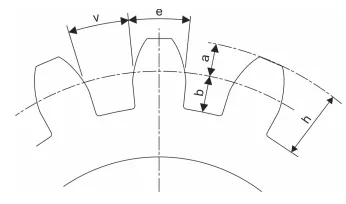

Para a seleção e dimensionamento de sistemas de transmissão por acoplamentos, é importante o conhecimento em desenhos técnicos e suas características. Considere o desenho abaixo, que ilustra o detalhe dos dentes de uma engrenagem.

Analisando a ilustração,

Alternativa A:
o valor do passo da engrenagem é obtido pela soma do valor de “v” com o valor de “e”.
Alternativa B:
a medida “v” corresponde à medida do arco limitada pelo dente, sobre a circunferência primitiva.
Alternativa C:
a medida “h” corresponde à altura da cabeça do dente da engrenagem.
Alternativa D:
o diâmetro primitivo é calculado subtraindo o valor do pé do dente, do valor do diâmetro externo da engrenagem.
Alternativa E:
não é possível obter o valor da espessura do dente pela vista mostrada (frontal), mas seria possível pela vista lateral
