Questão
ID 3305657Disciplina: Engenharia Mecânica
Assunto: Cinemática e Dinâmica de Mecanismos
Ano: 2018 Banca: IFSUL - Instituto Federal de Educação, Ciência e Tecnologia Órgão: Instituto Federal de Educação, Ciência e Tecnologia Sul-rio-grandense

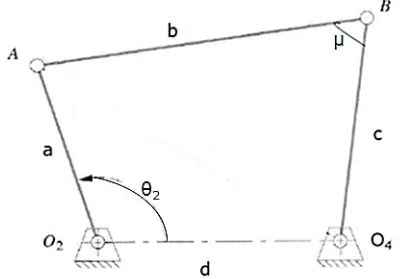

Observe o mecanismo representado na figura ao lado.
No mecanismo representado, o ângulo de transmissão (μ) é definido como o ângulo entre o elo de saída e o acoplador, θ2 (entrada) é igual a 135 ° e as medidas das barras são: a (entrada) = 0,4 m; b = 1,8 m; c (saída) = 1,5 m e d =0,8 m.
Qual é o ângulo de transmissão (μ)?
