Questão
ID 3305608Disciplina: Engenharia Mecânica
Assunto: Microestruturas e Transformações de Fases
Ano: 2018 Banca: Fundação CESGRANRIO Órgão: Petróleo Brasileiro S.A.

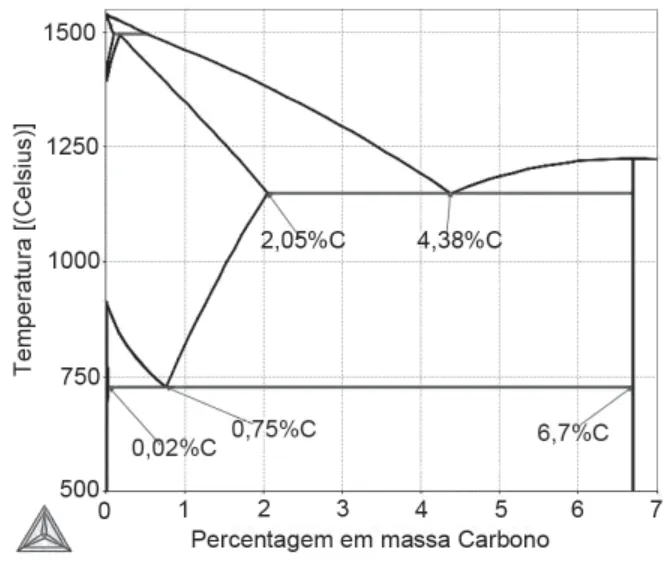

Considere a Figura a seguir para responder às questões de nos 33 e 34.
Uma empresa possui em seu estoque de cilindros de ferro quatro ligas de ferro carbono com as seguintes composições em massa de carbono: material A(%C < 0,01); material B(%C = 0,30); material C(%C= 1,00); material D(%C =0,75). No entanto, um funcionário novo embaralhou as etiquetas dos materiais. O engenheiro responsável pelo setor resolveu aproveitar o forno da empresa para identificar os materiais. Conhecedor do diagrama de fases Fe-C (Figura acima), cortou um pedaço pequeno de cada material e colocou no forno a 750°C por uma hora e resfriou ao ar. A observação microscópica revelou a microestrutura, e o engenheiro pôde identificar os materiais.
Relacione cada material com sua composição.
I – material A | P - Ferrita pura |
II – material B | Q - Perlita e ferrita pró-eutetoide |
III – material C | R - Perlita pura |
IV – material D | S - Perlita e cementita pró-eutetoide |
T - Martensita e ferrita pró-eutetoide |
Estão corretas as relações
