Questão 3305435

Engenharia Mecânica · 2018

Questão

ID 3305435

Disciplina: Engenharia Mecânica

Assunto: Sistemas de Refrigeração

Ano: 2018 Banca: FADESP - Fundação de Amparo e Desenvolvimento da Pesquisa Órgão: Banco do Estado do Pará

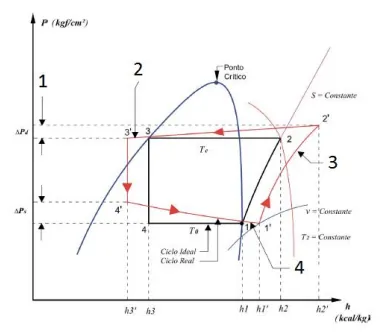

No diagrama esquemático representado na figura a seguir, a identificação correta dos elementos é

Alternativa A:
1- subresfriamento, 2- processo politrópico, 3- queda de pressão e 4- superaquecimento.
Alternativa B:
1- processo politrópico, 2- queda de pressão, 3- superaquecimento e 4- subresfriamento
Alternativa C:
1- superaquecimento, 2- queda de pressão, 3- processo politrópico e 4- subresfriamento.
Alternativa D:
1- subresfriamento, 2- superaquecimento, 3- queda de pressão e 4- processo politrópico.
Alternativa E:
1- queda de pressão, 2- subresfriamento, 3- processo politrópico e 4- superaquecimento.
